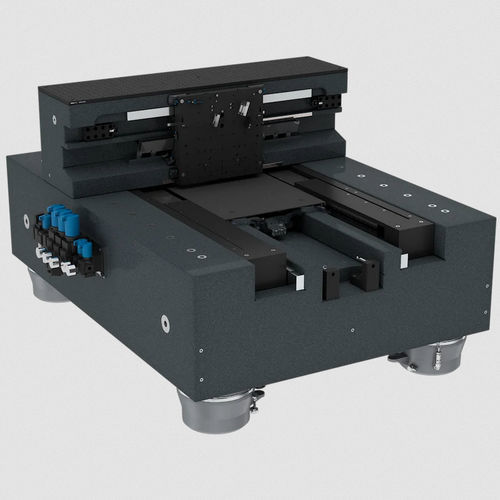

Mesa de coordenadas de inclinação EZ-0730 XYcom motor linearde 2 eixos
Guardar nos favoritos
Comparar
Características
- Orientação
- XY, de inclinação
- Tipo
- com motor linear
- Número de eixos
- de 2 eixos
- Outras características
- de precisão, de alta velocidade, com mancais aerostáticos
- Curso
500 mm, 850 mm
(19,685 in, 33,465 in)- Velocidade
500 mm/s, 1.500 mm/s
- Repetibilidade
20 nm, 40 nm
- Carga
8 kg, 50 kg
(17,64 lb, 110,23 lb)
Descrição
O design inteligente confere à plataforma EZ-0730 a máxima rigidez e excelente repetibilidade, minimizando a interação entre eixos.
Características incorporadas:
Desacoplamento de impulsos para minimizar a diafonia mesmo em acelerações elevadas.
Otimização do peso através da utilização de carbono para a corrediça inferior.
Utilização de estruturas de carbono com expansão térmica próxima de 0 para minimizar os efeitos nocivos da temperatura.
Mandril extremamente rígido devido ao dispositivo de fixação a vácuo integrado de 11 zonas planas com ajuste de ponta/inclinação de alta precisão utilizando tecnologia sofisticada de membrana de pressão.
Minimização das forças de perturbação que emanam da cadeia de energia devido ao novo conceito de cadeia de arrasto.
Accionamentos sem ferro e balanças de alta precisão (Heidenhain LIP6 G0).
A base da máquina é feita de granito. Os eixos podem ser personalizados de acordo com as necessidades do cliente
---
VÍDEO
Catálogos
EZ-0730
2 Páginas
