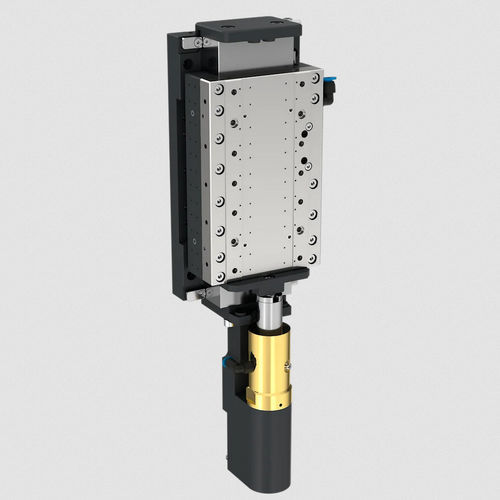

Eixo linear pneumático EZ-2352-094V

de precisãoem alumíniocompacto

O design compacto, a elevada capacidade de carga e a precisão de posicionamento muito elevada são as características mais marcantes do eixo linear EZ-2352-094V. O eixo com rolamento pneumático foi concebido para cursos pequenos e médios com cargas até 100 N. Um cilindro pneumático com rolamento pneumático serve como contrapeso estático. A corrediça de alumínio com revestimento duro é accionada dinamicamente por um motor síncrono sem ferro (Tecnotion UM6). A pré-carga é obtida através de conjuntos de ímanes. Na versão standard, o eixo está equipado com um sistema de medição absoluto da Heidenhain (LIC4). O eixo linear está disponível com cursos de 20/40/60 mm, outros comprimentos são possíveis a pedido, bem como uma configuração com cilindros de contrapeso dispostos lateralmente. Para a realização de mesas cruzadas simples, dois eixos podem ser empilhados um sobre o outro. Aplicações: Fabrico de eletrónica, fabrico de placas de circuito impresso, tecnologia de inspeção, medição 2D sem contacto, posicionamento de sensores e câmaras para inspeção, AOI (inspeção ótica automática), processos de automatização. Em geral: Aplicações com elevadas exigências de dinâmica, precisão, repetibilidade, movimentos de varrimento suaves, tempos de estabilização curtos.
