Ferramenta de diagnóstico ProfiNet TSN-Analyzer

para Ethernet industrialde monitoramento

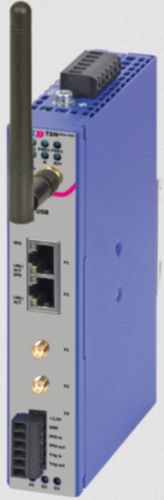

O TSN Analyser é um novo dispositivo de diagnóstico com um design robusto desenvolvido pela eks Engel. Foi desenvolvido especialmente para o planeamento de projectos, bem como para a colocação em funcionamento, manutenção e monitorização contínua de redes TSN (Time-Sensitive Networking). Em contraste com os dispendiosos aparelhos de laboratório, o analisador TSN permite uma entrada simples e económica na análise de servidores de dados TSN. Isto é possível graças à tecnologia TSN da InnoRoute, que foi testada nos bancos de ensaio LNI 4.0 e IIC. Entre outras coisas, o analisador TSN suporta as normas e procedimentos em tempo real das pontes e das normas de rede em ponte IEEE 802.1Q e o perfil IEEE 802.1AS, que se baseia na especificação de sincronização de tempo IEEE 1588. A interface Web integrada permite a utilização de funções de gestão e diagnóstico através de uma interface gráfica de utilizador auto-explicativa. Também está disponível uma interface de linha de comandos (CLI). No futuro, o âmbito funcional do analisador TSN pode ser expandido individualmente através de módulos de software opcionais. Estão previstos, por exemplo, um ponto final TSN, um gerador de tráfego e vários conversores de protocolo, como de TSN para Profinet ou Modbus-TCP.
