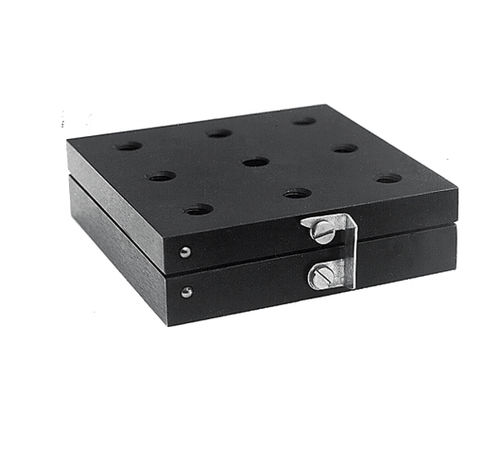

Posicionador linear 850 series

de base plana de cinemáticaóptico

Reposicionamento cinemático com repetibilidade de vários arcsec Disco de montagem exclusivo para maior liberdade de posicionamento (apenas 850-0020) Ganchos de aço para molas para travamento confiável e liberação rápida Uma base cinemática é usada para o posicionamento repetido de grupos de unidades montadas em sua plataforma. Uma plataforma tem orifícios de montagem M6. Alternativamente, instale um parafuso M6 através de um orifício de folga por baixo. Desengate a plataforma da placa inferior e guarde-a com todas as unidades ainda montadas. Mais tarde substitua a plataforma, tal como estava, com uma repetibilidade de vários arcsec. As bases usam um esquema cinemático, onde três esferas de aço registram com um cone, um sulco em V e um plano. As esferas e registros são de aço polido endurecido. Os ganchos previnem uma plataforma de movimentos acidentais. Uma placa de fundo é presa através de orifícios de passagem ou de uma ranhura. 850-0020 tem um disco de montagem giratório - um grau de liberdade de posicionamento.
