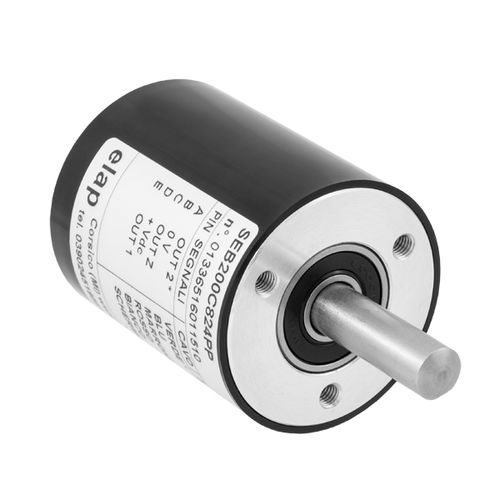

Encoder rotativo incremental SEB

ópticomagnéticode eixo maciço

Ø 50 mm Os codificadores rotativos incrementais da série SEB/SEB-Z podem ser utilizados em condições severas. Eles podem ser fornecidos no tipo bidirecional (SEB) ou bidirecional com pulso de referência zero (SEB-Z). O número de pulsos por rotação varia de 2 a 12500. Os tipos SEB-M/SEBZ-M funcionam segundo o princípio magnético, com um número de ppr entre 8 e 2048. A caixa de plástico ABS oferece alta proteção contra agentes ambientais - grau IP65, que pode ser atualizado para IP66 com o O-ring opcional montado no eixo do codificador. As conexões são fornecidas por cabo ou conector na posição axial; os sinais de saída podem apresentar o coletor aberto NPN, o formato push-pull ou line-driver. VERSÕES DISPONÍVEIS Bidirecional com (SEB-Z) ou sem pulso zero (SEB) Pulsações/revolução: 2 ÷ 12500 Magnético bidirecional com (SEBZ-M) ou sem pulso zero (SEB-M) Pulsações/revolução: 8 ÷ 2048 ESPECIFICAÇÕES TÉCNICAS - Flange redonda de 50 mm de diâmetro - Diâmetro do eixo 10 mm - Tensão de alimentação 5/30 Vdc - Protecção contra curto-circuitos e inversão de polaridade - Consumo de energia 30/80 mA - Frequência máxima de contagem 100 KHz / 200 KHz para ppr no. superior a 1250 - Saída electrónica: colector aberto NPN, Push-Pull, Line-driver - Saída do cabo axial, comprimento do cabo 3 m (1 m para saída do condutor da linha) ou conector axial equipado com a parte móvel - caixa plástica ABS - Grau de protecção IP65 (opcional IP66 com O-ring montado no eixo)
