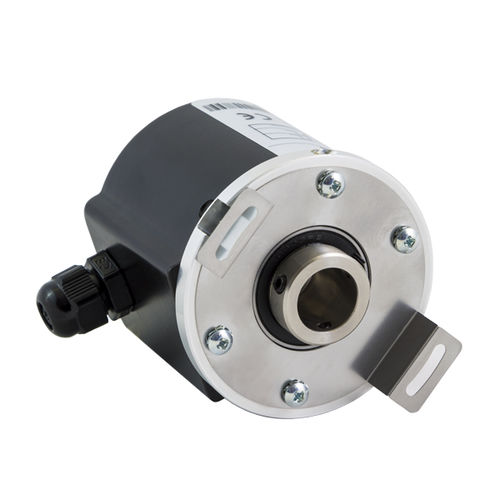

Encoder rotativo incremental RE4xx series

ópticode eixo oco não passantepara montagem em eixo

A gama de encoders incrementais adaptáveis a eixos de motor inclui diferentes tipos mecânicos: a série RE400, com flange de 53,5 mm de diâmetro e a RE470, com flange de 72 mm de diâmetro, proporcionam uma junta de acoplamento, enquanto que as séries RE410 e RE450 estão disponíveis sobre um eixo oco Estão disponíveis diferentes medidas para o furo da junta e para o diâmetro do eixo. Todos os tipos estão alojados numa caixa metálica. O tipo e a posição da conexão podem ser escolhidos entre diferentes opções, assim como os formatos dos sinais de saída. O número de pulsos por rotação varia de 2 a 12500. A opção de pulso de referência zero está disponível para todas as séries (tipo RE401/RE411/RE451/RE471). ESPECIFICAÇÕES TÉCNICAS - Tensão de alimentação 5/30 Vdc - Consumo de energia 30/80 mA - Frequência máxima de contagem 100 KHz / 200 KHz para ppr>1250 - Saída do conector axial ou radial, equipado com a parte móvel - Saída do cabo axial ou radial, cabo de 3 m de comprimento (comprimento do cabo: 1 m com saída do condutor da linha) - Sinais de saída: Colector aberto NPN, push-pull, condutor de linha 5 Vdc (alimentação 5/30 Vdc), condutor de linha 5/30 Vdc (alimentação 5/30 Vdc) - Protecção contra curto-circuitos e inversão de polaridade - Caixa metálica - Grau de protecção IP65
