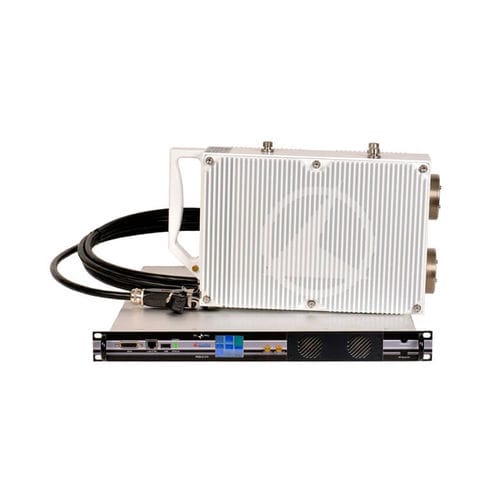

Transceptor RF REBLE 610 ODU

de 4 canaisde dadosmodular

O REBLE610-ODU é a versão dividida do REBLE610 Elber ligação de microondas interior completo, do qual difere para a separação entre a parte RF (hospedada em uma caixa alu¬minum à prova d'água) do modem, a seção de E/S e controle. A unidade interna (ou unidade de controle) REBLE610-IDU está equipada com uma fonte de alimentação redundante hot-swappable, disponível tanto com entradas AC como DC. A abordagem modular trouxe para o desenvolvimento do módulo de interface de dados (modulador de hospedagem, desmodulador e interface de dados) e do módulo de comunicação ODU (com alimentação por cabeça e interface óptica). Do ponto de vista de RF, o novo circuito de transmissão é capaz de gua¬rantee cerca de 1 Watt com cada esquema de modulação, in¬troduzindo, além disso, a precorreção de banda larga (até 1GHz dependendo da banda de frequência). Principais inovações no lado das entradas digitais com três placas de interface de dados diferentes disponíveis: a versão A está equipada com 10 portas ASI/ BTS no conector BNC, configuráveis como entradas ou saídas, para que seja possível incluir a distribuição ASI e as capacidades de matriz ASI no mesmo equipamento; também fornece uma porta GbE L1 para tráfego IP, um canal de dados E1 de 2048 Kbit/s (como alternativa a 2 portas ASI/BTS), e uma conexão de "trânsito" (não para desperdiçar conectores coaxiais); a versão B está equipada com 5 portas DVB-ASI/BTS/SMPTE310 (entrada ou saída) e 5 canais E1; a versão C está orientada para redes TELCO e redes de transmissão de nova geração, oferecendo interfaces SDH e IP, com ligações eléctricas e ópticas, integrando opcionalmente um switch L2 com capacidades de QoS.
