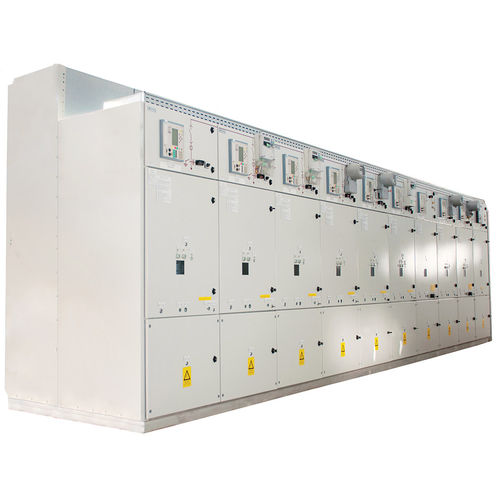

Conjunto de manobra e controle de distribuição primária

de média tensãocom invólucro metálicocompacto

Os comutadores Electroalfa para distribuição primária, da gama S 12xx, para uma tensão máxima de 12KV c.a., foram testados para valores da corrente nominal contínua de até 5.000A e valores da corrente nominal de pico de 50 KA/ 1s. Este tipo de engrenagem resiste à ação do arco elétrico interno, com um índice de classificação de até IAC AFLR 50KA, 1s. Os comutadores da gama S 24xx, para uma tensão de 24 KV c.a. foram testados para valores de corrente nominal contínua de até 2.500A e valores de corrente nominal de pico de 25 KA/1s. Este tipo de engrenagem resiste à ação do arco elétrico interno, com um índice de classificação de até IAC AFLR 25KA/ 1s. O painel de distribuição garante a continuidade do serviço, de acordo com a classificação padrão LSC2B. Do ponto de vista da separação dos compartimentos, a classificação destes comutadores é PM. O quadro de distribuição primária é constituído por um armário metálico composto por painéis de chapa montados com rebites especiais, acessórios ou soldadura por pontos eléctricos, que inclui os equipamentos de baixa tensão necessários para as especificações de exploração, incluindo o disjuntor extraível e os equipamentos de medida, comando, protecção e sinalização de baixa tensão. O disjuntor extraível possui três posições funcionais: em operação, teste e retirada. Ele pode ir de uma para outra posição suavemente e sem choque, no caminho do circuito.
