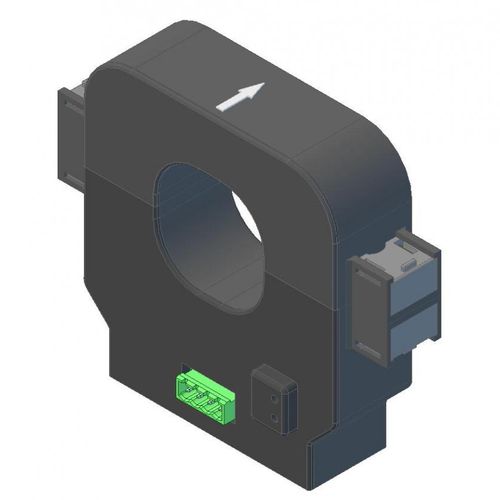

Sensor de corrente de efeito Hall de circuito aberto HJA1K5T01

para montagem em painelCACC

sensores de corrente baseados na tecnologia de efeito Hall de circuito aberto Medida de correntes directas, alternadas e de impulso, com isolamento galvânico entre os circuitos primário e secundário O fluxo de corrente primária lp no sensor cria um fluxo magnético primário propocional. Uma sonda Hall colocada na caixa de ar do circuito magnético produz uma tensão Hall Vh que é proporcional a este fluxo, assim como a corrente Ip que está sendo medida. Um circuito electrónico amplifica esta tensão de Hall (Vh) permitindo a sua utilização directa no circuito de medição da aplicação final como uma tensão de saída secundária Vs. O sensor de corrente mede valores instantâneos CARACTERÍSTICAS PRINCIPAIS -Dividir o tipo de núcleo. -Sensor de corrente de circuito aberto. -Saída de tensão. -Proteção de falhas de cabeamento em qualquer combinação. APLICAÇÃO RELACIONADA -•. Monitorização da bateria -•. Monitorização de Cordas Solares -•. Carregador EV ESPECIFICAÇÃO Produto NoHJA1K5T01 Ipn (A)1500 IpMax (A)1800 Sup. Voltagem(V) +9 ... +18 Iout/Vout @Ipn 2.5 ± 1.5 V Largura de banda-3dB(kHz)DC Precisão % ±1,0 Cabeçalho do Conector de Terminação Secundária Montagem TypePanel
