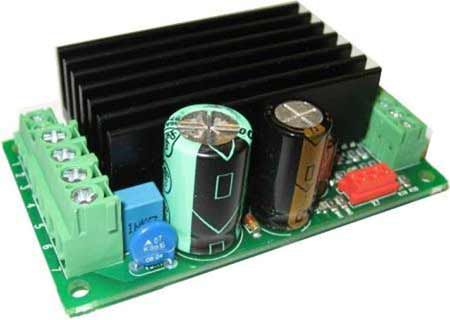

Controlador de velocidade para motor CC EM-241A/B

EM-241 é um acionador de partida cheio do C.C.-motor da ponte. É projetado trabalhar com o C.C.-motor nas aplicações onde algumas funções especiais são necessários. O acionador de partida tem as rampas ajustáveis da aceleração e da retardação, que fazem possível os começos e os batentes lisos. O limite atual ajustável protege o motor de encontro à sobrecarga e pode igualmente ser usado como extremidade-para. Este dispositivo tem igualmente duas velocidades settable, que são úteis em posicionar aplicações. As entradas de controle FW e BW começam o para diante e funcionam-no para trás. PARE é para a parada programada do motor mas há igualmente umas entradas individuais disponíveis do limite para sentidos do FW e do BW. A entrada SPEED-2 ativa o pré-ajuste speed-2, mas pode igualmente ser usada como a entrada para o sinal de controle análogo 0-5V da velocidade. O terminal da FALHA tem ao mesmo tempo a entrada e a função de saída, o pino é normalmente elevada, mas é puxada para baixo no superaquecimento e condicional igualmente na situação atual do desengate. Se a falha em a linha é puxada para baixo externamente causará um batente e para impedir o novos começam. Por exemplo, é possível lig junto os pinos da falha de diversas unidades e conseguir um batente syncronous. Há duas modalidades de controle selecionáveis, contínuo e impulso. Na modalidade contínua o motor funciona contanto que o controle for ativo. Na modalidade do impulso um comand curto liga o motor, e somente um impulso novo mudará o status. Há igualmente poucos ajustes especiais iniciar-retrocede e auto reverso. O cartão tem logics selecionáveis da entrada. As entradas são divididas em dois grupos, controles e limites - entradas. Os grupos podem individualmente ser ajustados para a lógica de NPN ou de PNP. Os parâmetros são ajustados com unidade de relação EM-236. A operação do controlador e de alguns de seus valores funcionais pode igualmente ser monitorada com a unidade de relação EM-236
