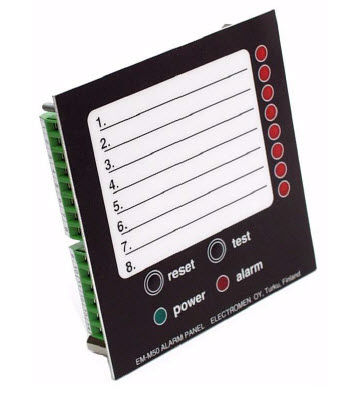

Painel de visualização de alarme EM-M50

O EM-M50 é uma lógica de alarme de 8 canais adequada para controle de alarme em vários processos de automação. O EM-M50 pode ser instalado em um slot padrão de 96*96 milímetros. Cada um dos 8 canais pode ser configurado para ser activado com contacto de abertura ou fecho. As entradas também podem ser controladas com sinal de tensão. A saída de indicação de saída exibe o estado da entrada em tempo real para que a unidade é s.c. transparente. As saídas de indicação também podem ser invertidas, então a saída é invertida em relação à entrada. A lógica de alarme opera da seguinte maneira. Quando o sinal de falha é detectado, a luz de indicação do canal particular começa a piscar e o relé de alarme de grupo e a saída de alarme fornece um alarme. Se a falha que está causando o alarme for removida, o alarme permanece. O alarme só pode ser removido com o botão de reposição. Quando o alarme é confirmado, o alarme de grupo é removido, a luz de indicação permanece acesa até que a situação de entrada tenha sido normalizada. Então o alarme novo pisca e o antigo fica aceso. A entrada de alarme pode ser retardada por 0,5 a 4 segundos. A saída de alarme pode ser retardada por 0 a 10 segundos. O atraso é o mesmo para todos os canais. O funcionamento da unidade pode ser verificado com o botão de teste. O EM-M50 está equipado também com entradas de teste e reset. Com estas entradas podem ser ligadas várias unidades em paralelo a grupos de formulários. O relé de alarme de grupo é desenergizado quando o alarme ocorre de modo que uma falha de tensão de operação cause um alarme também. A entrada de tensão de funcionamento está protegida contra sobretensões e tensão invertida.
