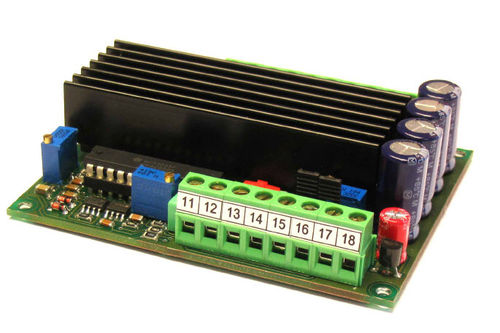

Controlador de velocidade para motor CC EM-206

sem escovas

EM-206 é um controlador do C.C.-motor que seja projetado para os motores sem escova com gabarito do sensor do salão. A unidade tem um mosfet-tipo estágio do poder da eficiência elevada. EM-206 pode ser conectado aos motores usando a comutação 60º ou 120º. A unidade é equipada com os controles padrão, tais como a velocidade, para, inverter e frear. A instalação mecânica pode ser feita com parafusos ou usando uma base da montagem do trilho. Há duas opções do controle. O controle direto (laço aberto) ajusta a tensão do motor em proporção à tensão do controle, como com um C.C.-motor padrão. O gabarito fechado do sensor do salão dos usos do controle da freqüência (laço fechado) para a velocidade ajustou-se além do jogo da comutação. Esta maneira um controle de velocidade preciso é alcançada. A resposta de laço fechado pode ser alterada de modo que o ajuste permaneça stabile na aplicação dada. O sinal de controle da velocidade pode ser escalado com ajustadores. O limite atual restringe o torque do motor quando a corrente do motor excede valor ajustado. O limite atual pode ser ajustado com um ajustador ou com sinal externo. A saída da falha indica a operação do limite atual. EM-206 é protegido de encontro à tensão de pico e ao superaquecimento (carga adicional). A unidade exige um fusível externo. Como uma opção, o cartão de expansão EM-A1 pode ser instalado, isto torna possível controlar EM-206 com sinal de ±10V.
