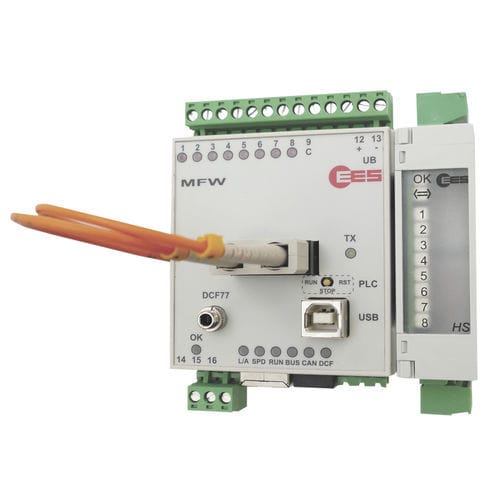

Sistema de controle remoto modular MFW

E/Sde fibra óptica

O sistema de telecomando na variação de fibra óptica consiste em uma estação central e em uma estação exterior. A fim aumentar o espaço do I/O cada módulo básico pode ser cabido com até um máximo de 15 módulos da expansão, que são conectados através da relação de barra-ônibus da LATA. Cada módulo do I/O é dado um número do módulo aos dados de troca entre os módulos com o mesmo número do módulo, em que o arranjo físico dos módulos dentro do sistema não é importante. No caso dos módulos digitais do I/O as entradas/saídas 1-4 podem ser comutadas sobre entre os dois tipos pulsos de estática ou contando/momentâneos da função -, visto que os sinais análogos podem ser transmitidos como valores da tensão 0-10 V e como os valores atuais 0-20 miliampère. Se a estação exterior não pode ser alcangada ou se a transmissão de dados é defeituosa, o sistema reconhece a falha e comunica este pelo contato ambos do diodo emissor de luz e de relé à estação central assim como à estação exterior. Depois que a causa da falha foi retificada, a operação normal está recomeçada automaticamente. A configuração do sistema é simples e confortável. Nos módulos eles mesmos somente o número do módulo, transmite ao nível, estática/valor contrário para I/Os digital assim como a corrente/tensão no caso dos sinais análogos etc. tem que ser ajustada. Uma vantagem da fibra óptica como um meio da transmissão é, isso que uma transmissão elevada robusta da ruído-imunidade sobre grandes distâncias é garantida. Para cada sentido de transmissão uma fibra individual - ótica é usado. A distância de construção de uma ponte sobre depende do tipo de fibra - ótica, da perda em plugues e das talas e pode alcangar até 22 quilômetros.
