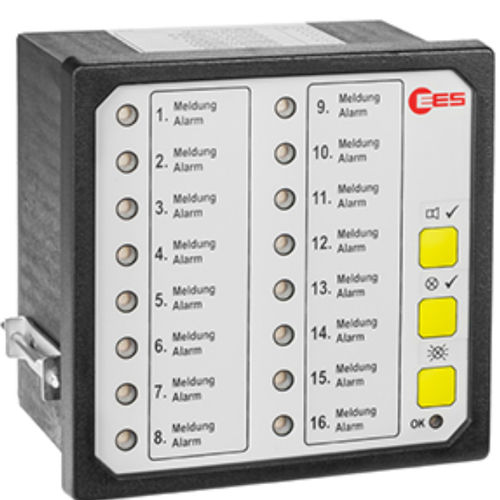

Controladores de falhas de instalação em quadro SM series

compactode quadro de distribuição

Nos sistemas de controlo e monitorização, existe uma procura frequente de um indicador de avaria simples para ser utilizado o mais universalmente possível. O esforço de cablagem deve ser limitado ao mínimo; não há espaço para elementos de controlo adicionais. Os dispositivos da série SSM são unidades simples e muito compactas de sinalização de avarias para montagem em quadros eléctricos. Fornecem ecrãs LED com um amplo ângulo de leitura, botões de pressão integrados para teste de lâmpadas e confirmação de lâmpadas e buzina, bem como contactos de relé para relatórios colectivos e ativação da buzina. Dependendo da variante do anunciador, a tensão de alimentação e de sinal pode variar até 250 V CA/CC. A cablagem é feita através de terminais de encaixe e a descrição dos LEDs pode ser feita através de tiras de etiquetagem deslizantes. Parametrização simples através de interruptores DIP Os anunciadores da série SSM-A podem ser parametrizados por meio de interruptores DIP. Assim, o processamento de alarmes pode ser rápida e facilmente adaptado à respectiva aplicação. Transmissão de alarmes com contactos de relé Os alarmes individuais podem ser multiplicados através de um módulo de expansão de relés para a série SSM-R. O módulo de relés fornece 16 contactos de relés e pode ser facilmente ligado ao anunciador através de um cabo de fita. Indicação combinada de estado e alarme Com a série LSM-C está disponível um dispositivo combinado para indicação de funcionamento e aviso de avaria. A informação de estado e os alarmes podem ser facilmente identificados e processados devido às diferentes cores dos LEDs e ao processamento do sinal.
