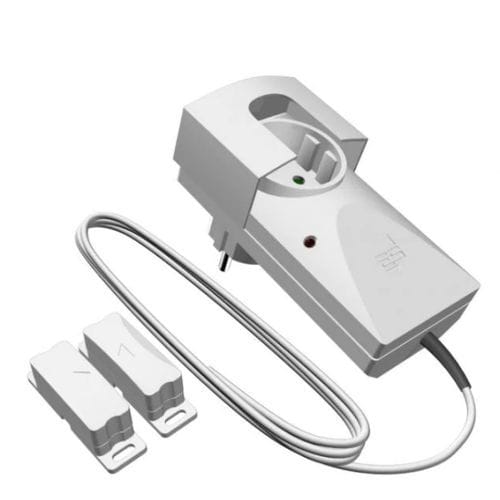

Transmissor de rádio de controle KDS 210 DIBt

O interrutor magnético do conjunto KDS 210 com aprovação DIBt monitoriza a posição da janela e transmite a informação através de um cabo fino a uma unidade de controlo de ficha intermédia com uma tomada de 5 A comutada. Desta forma, um sistema de exaustão de ar só pode ser operado com uma janela inclinada ou aberta, se for assegurado que flui ar fresco suficiente para a sala e, assim, não é criada uma pressão negativa que possa atrair monóxido de carbono perigoso e tóxico de um local de combustão. Aplicações possíveis Controlo da hotte de fumos Controlo do ar de exaustão para ventiladores de calha só o KDS 110 é adequado DESCRIÇÃO Descrição funcional: Ao utilizar o controlo de exaustão por cabo KDS 210, um sistema de exaustão pode ser utilizado apenas quando a janela está aberta e o ar de alimentação necessário pode entrar na divisão. Um interrutor de cabo solenoide no caixilho da janela controla se a janela está aberta ou fechada e transmite esta informação à unidade de controlo através de um cabo fino. Este é simplesmente ligado entre a tomada e a ficha de rede do exaustor e só liberta a alimentação eléctrica quando a janela está inclinada ou aberta. O fusível da ficha de rede impede a reconexão acidental da ficha do exaustor. Segunda janela: O sistema pode ser combinado com outro interrutor eletromagnético de cabo KMS 098K22 (peça n.º 300743) para uma segunda janela. Pelo menos uma janela tem de estar aberta para que o sistema de extração de ar seja ligado. Contacto de janela existente: Se o fabricante da janela já tiver instalado um contacto magnético e este for um contacto normalmente aberto (o contacto normalmente aberto está fechado quando a janela está fechada), este pode ser utilizado para o KDS 210. Apenas a resistência de 10 kOhm incluída
