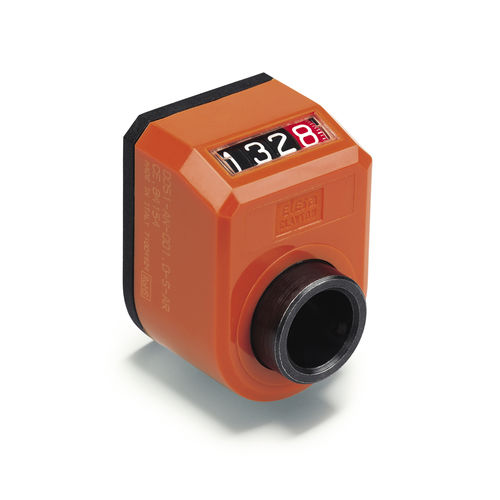

Indicador de posição DD51

analógicode eixo oco

BASE E CASO Tecnopolímero à base de poliamida (PA) de alta resistência. Base preta. Caixa nas seguintes cores: - C2: RAL 2004 laranja, acabamento brilhante. - C3: RAL 7035 cinza, acabamento brilhante. - C1: RAL 7021 cinza-preto, acabamento brilhante. A soldadura ultra-sónica entre a base e a caixa evita e evita a penetração de poeira. JANELA Poliamida transparente (PA-T), tecnopolímero à base de poliamida, moldado sobre o caso e com um selo perfeito. Resistente a solventes, óleos e graxas e outros agentes químicos (evitar o contacto com álcool durante a limpeza operações). DISPLAY Indica o deslocamento do mecanismo controlado pelo eixo-árvore da posição inicial (0). Contador de rolos de quatro dígitos. Os dígitos dos rolos vermelhos mostram os valores decimais. Uma escala graduada adicional próxima ao último dígito decimal oferece maior precisão de leitura. O visor pode estar em diferentes posições (ver "Tabela do possível combinações"). - AN: ecrã inclinado, contador em posição superior. - AR: ecrã inclinado, contador em posição inferior. - FN: visor frontal, contador na posição superior. - FR: visor frontal, contador na posição inferior. JUNTA INTERNA O-ring de vedação frontal em borracha sintética NBR, entre a caixa e o chefe. GASQUETO DE REPARAÇÃO Espuma de polietileno, fornecida. EXECUÇÕES STANDARD Boss com furo estriado Ø 14 mm H7, fixação ao eixo por meio de uma lingueta parafuso com sextavado interno e extremidade do copo, incluído no fornecimento. - DD51: chefe de aço de óxido negro. - DD51-SST: Chefe em aço inoxidável AISI 303. SENTIDO DE ROTAÇÃO - D: sentido horário. Aumentar os valores com rotação horária da saliência. - S: anti-horário. Aumentar os valores com rotação anti-horária de o chefe. PESO 42 gramas.
