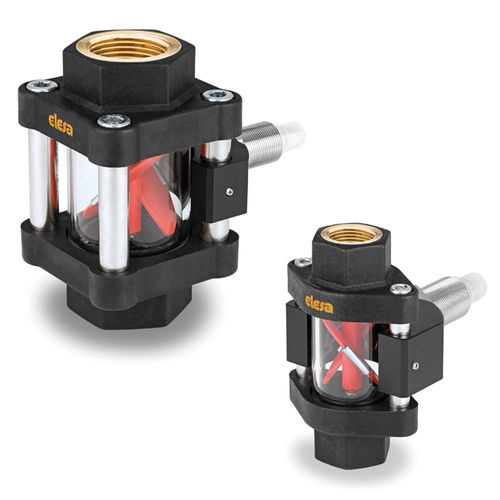

Indicador de fluxo HVF-E

de hélicede rotorbidirecional

Indicadores visuais de fluxo com sensor de caudalímetro, terminais tecnopoliméricos Características e aplicações: O indicador pode ser montado em qualquer posição. No caso de montagem em tubos rígidos, recomenda-se colocar o indicador perfeitamente alinhado com os tubos. O indicador funciona com fluxos de líquido bidireccionais com viscosidade inferior a 30cSt. Para permitir a rotação da hélice, é necessário um caudal mínimo em função do tipo de fluido e da sua viscosidade. Na passagem do fluxo mínimo, o rotor começa a girar com uma velocidade proporcional ao fluxo do fluido. O sensor indutivo, completamente separado da área de passagem do líquido, lê a passagem dos dois clips metálicos montados no rotor, fornecendo uma variação de frequência que pode ser transformada numa leitura do caudal através da ligação a um PLC. Fim e suporte do sensor: Tecnopolímero à base de polipropileno (PP), cor preta, acabamento mate. Eixo e hélice de rotor: Tecnopolímero à base de polipropileno (PP), cor vermelha. Aço inox AISI 304 com clips de activação do sensor. Janela tubular: Vidro borosilicato, de alta resistência, também adequado para utilização com soluções à base de glicol. Sensor: Sensor indutivo de latão niquelado Barras de amarrar: Aço inoxidável AISI 316L. Anéis de embalagem: Borracha sintética NBR. Execução standard: Chefes de latão com rosca de gás cilíndrica de acordo com a UNI ISO 228/1. Temperatura máxima de trabalho contínuo: 100° C.
