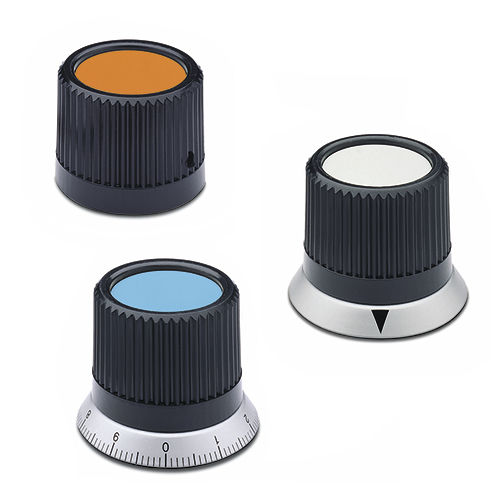

Botão de comando serrilhado IZN.381

Material Tecnopolímero à base de poliamida (PA) reforçado com fibra de vidro, cor preta, acabamento brilhante. Tampa do chefe ECA-IZN.381: tecnopolímero à base de resina acetal (POM), nas cores Elecolors, montagem de encaixe, amovível por pressão no bordo exterior (conceção original ELESA). Disponível também como acessório vendido separadamente (ver quadro). As inscrições, as marcas, os símbolos gráficos, etc. podem ser impressos na superfície a cores. Execuções standard Saliência em aço oxidado preto, furo escareado H7. Montagem com parafuso sem cabeça, com sextavado interior em aço inoxidável preto; fornecido já montado. IZN.381: manípulo liso. IZN.381+K: manípulo com flange em alumínio anodizado mate, índice triangular preto. IZN.381+FGS: manípulo com flange em alumínio anodizado mate, graduação preta (marcas e números). FGS 10/40 = 40 marcas, a numeração de 0 a 9 aumenta à medida que o botão é rodado no sentido dos ponteiros do relógio. FGS 10/100 = 100 marcas, a numeração de 0 a 9 aumenta à medida que o botão é rodado no sentido dos ponteiros do relógio. Para outras numerações (ver Graduações-). Acessórios a pedido Esfera e mola para operação de clique a ser instalada no orifício de montagem para manípulos com diâmetro D ≥ 48 mm, disponível apenas para IZN.381 (ver esfera e mola MS.-). Através da regulação da unidade de alojamento (unidade feita de passagem e roscada), facilitada pela presença de um furo pré-perfurado na parte superior do manípulo, é possível utilizar os êmbolos de esfera e mola GN 615 (execução neutra) e os êmbolos de mola de parafuso GN 616 (manípulo com flange) para calibrar a pressão do elemento de posicionamento.
