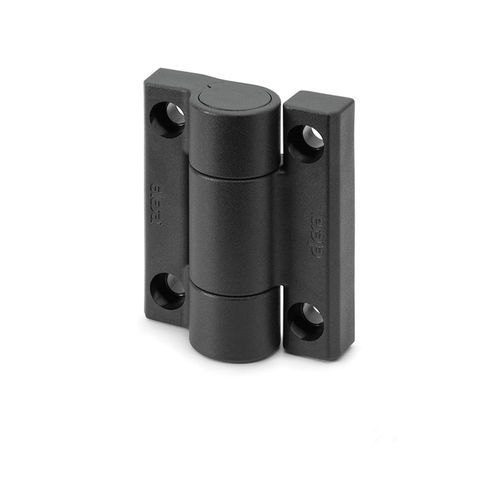

Dobradiça amortecida CFAM.

de cantoem poliamidaem fibra de vidro

Material Corpo em tecnopolímero de poliamida (PA) reforçado com fibra de vidro, cor preta, acabamento mate. Amortecedor de choques À base de óleo de silicone Execuções standard Furos de passagem para parafusos de cabeça cilíndrica M6. CFAM-O-NC: para aplicações com eixo horizontal, retorno suave no fecho. CFAM-O-NO: para aplicações com eixo horizontal, retorno suave na abertura. CFAM-V-NC: para aplicações com eixo vertical, retorno suave no fecho. CFAM-V-NO: para aplicações com eixo vertical, retorno suave na abertura. Sufixo para indicar o valor do binário do amortecedor: 080: binário de amortecimento final 0,8 Nm. 300: binário de amortecimento final 3,0 Nm. Ângulo de rotação (valor aproximado) Máximo 110° (0° e +110°, sendo 0° a condição em que as duas superfícies interligadas estão no mesmo plano). A dobradiça pode também permitir um extra de -5° para compensar eventuais desalinhamentos dos quadros. Não exceder o limite do ângulo de rotação para não prejudicar o desempenho mecânico da dobradiça. Ângulo de amortecimento O amortecimento ocorre apenas numa direção, dependendo da execução escolhida (NA ou NF), conforme indicado nos desenhos. Deixar a dobradiça fechar e abrir livremente, sem forçar. Caraterísticas e desempenhos A dobradiça CFAM é utilizada para amortecer o fecho ou a reabertura de portas com eixo vertical (CFAM-V) ou de portinholas com eixo horizontal (CFAM-O) por meio do amortecedor. O binário de amortecimento varia progressivamente com a rotação da dobradiça, de um valor mínimo a um valor máximo, como indicado no desenho. Em ensaios específicos de fadiga, o amortecedor ultrapassou os 20.000 / 30.000 ciclos mantendo o valor nominal do binário de amortecimento.
