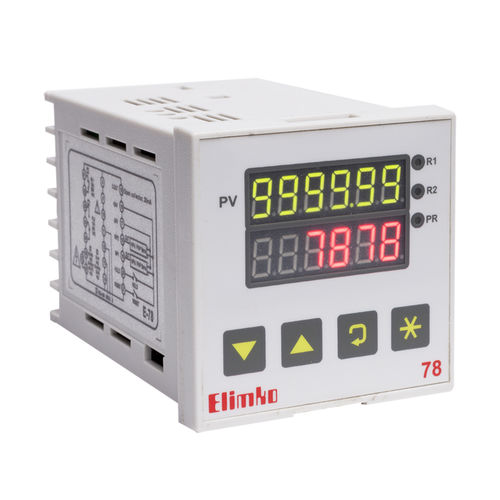

Indicador-controlador digital E-78-S series

RS-485contadorcom temporizador

Os instrumentos da série E-78-S são concebidos utilizando microcontroladores de nova geração. Pode ser usado com sensores NPN ou PNP. O instrumento conta os impulsos a partir da entrada do contador. O valor contado é multiplicado pelo parâmetro PSCL1 especificado pelo utilizador e apresentado no ecrã superior dividindo-o pelo parâmetro PSCL2. O valor transferido para o ecrã também verifica os indicadores e a saída numérica, comparando-o com os valores definidos pelo utilizador, Set1 e Set2. Através da porta de comunicação RS-485 e do protocolo Modbus, os parâmetros de configuração e os resultados do instrumento podem ser transmitidos a outros dispositivos. É também utilizado como temporizador com a função TIMER do instrumento. CONTROLO DE LOTES A série E-78-S pode ser utilizada como dispositivo de controlo de lotes. O valor bAtcH encontrado no instrumento é apresentado nos tipos de saída Autoset após cada Autoreset e na parte inferior do ecrã principal. O valor do lote muda noutras formas, exceto no que se refere ao tipo bAtcH presente nos tipos de saída, mas não é efectuada qualquer operação de controlo. RELÉ DE TEMPORIZADOR A série E-78-S também é utilizada como relé temporizador. Pode ser programado como temporizador ou contador, de acordo com o valor selecionado no parâmetro trirCt do instrumento. O controlo dos relés e da saída de impulsos de acordo com os pontos de ajuste é feito como descrito no capítulo "tipos de saída".
