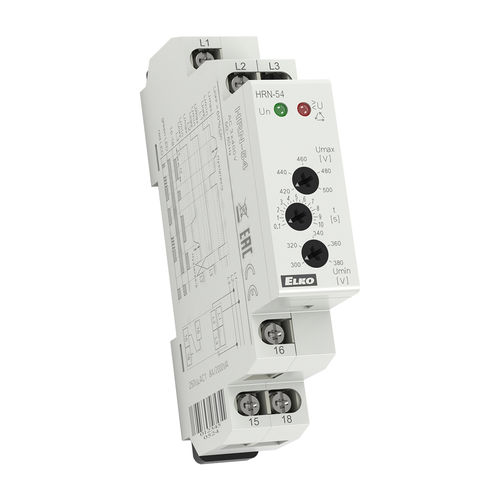

Relé de monitoramento de tensão HRN-54

1 NA/NFpara trilho DINajustável

Relé HRN-54Serves da tensão da monitoração para monitorar a tensão, a falha da fase e a sequência nos painéis de comando, a proteção de saques do devicesDESCRIPTION monitorar a tensão, a falha da fase e a sequência nos painéis de comando. A fonte é feita da tensão monitorada. T1 fixado (500ms) e atraso ajustável do T2 (0,1 – 10 s) para eliminar quedas e pico de tensão curtos. Caso que a tensão de fonte cai abaixo de Un de 60% (nível inferior de Uoff) o relé quebra imediatamente sem o atraso que é possível ajustar a parte superior e o nível inferior de monitorar a tensão. Relé da tensão da monitoração em 2 variações:HRN-54: fonte de todas as fases que significa que o relé é funcional igualmente caso que quando uma fase for faultyHRN-54N: a fonte L1-N, significa que o relé monitora igualmente a falha do fio que neutro o estado defeituoso é indicado pelo diodo emissor de luz vermelho e quebrando a tensão monitorada PARÂMETROS do poder do relé contact.TECHNICAL da saída: HRN-54: 3 X.400 V HRN-54N: 3 X.400 V 230 V Umax: 105 – 125% da tensão monitorada. Umi): 75 – 95% da tensão monitorada. Contato da saída: 1x comutação 8 A/250 V AC1 (AgNi, 2500 VA). 1-MODULE, montagem do trilho do RUÍDO.
