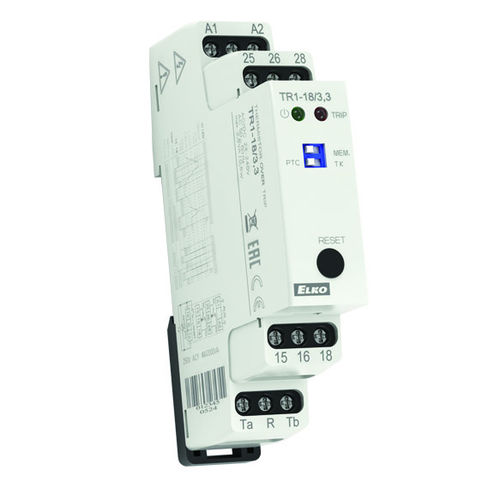

Relé de monitoramento de temperatura TR1-18

2 NA/NFCA/CC

TR1-18 - Monitorização da temperatura do enrolamento do motor Descrição Esta unidade monitora a temperatura de um motor usando o sensor PTC (resistência de coeffi cient de temperatura positiva) ou o interruptor do termostato (TK) embutido no enrolamento do motor. Os contactos do relé podem ser usados para desligar a alimentação do motor se este sobreaquecer. Os LEDs indicam a ligação à rede e o estado de falha. Os interruptores no painel frontal seleccionam o tipo de sensor e o bloqueio (memória) on/off . No modo de travamento, a unidade deve ser rearmada após um disparo por meio do botão Reset do painel frontal ou de um interruptor externo. Estas instruções contêm informações de segurança importantes. Leia-as atentamente antes da colocação em funcionamento, operação ou manutenção da unidade. Parâmetros técnicos Tensão de alimentação: 24-240V AC (50-60Hz) ou DC Tolerância de tensão de alimentação: -15/+10% Indicação de falha do sensor: Cinzas de LED vermelho Contatos de retransmissão: 2 x comutação, sem voltagem para operações gerais de comutação Dimensões: 90 x 17,6 x 64 mm Peso: 83 g Categoria de sobretensão: III Grau de poluição: 2 Protecção ambiental: IP40 para painel frontal, IP20 para terminais.
