Sistema de alinhamento óptico MDE22885

para dispositivo ópticoconvencional

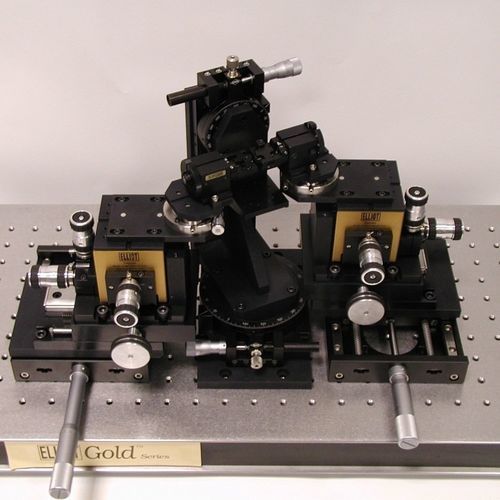

O MDE22885 é um sistema especializado para o alinhamento de SOAs (amplificadores ópticos de semicondutores) e outros dispositivos semelhantes de extremidade dupla com facetas angulares. O sistema inclui duas fases de 5 eixos com fases de flexão da série Elliot Gold™, plataformas de base de longo curso e um suporte de rotação de fibra de 2 eixos. A unidade central é um suporte de dispositivo de rotação de 2 eixos configurado para montagem de dispositivos planares passivos ou activos de um ou vários canais. Os eixos lineares dos estágios de flexão podem ser automatizados com um controlador de alinhamento E2300 DAli 3 e ajustadores piezoeléctricos. O alinhamento automatizado é particularmente vantajoso quando se trabalha com fibras com lentes. - Design com ranhuras para fácil inserção e remoção da fibra - Rotação completa de 360° em todos os eixos de rotação - Accionamentos piezoeléctricos disponíveis para eixos lineares - Pode ser configurado para um ângulo de faceta variável - Fibra mantida em pinças de ranhura em V - Ranhura em V padrão para 125/250 µm instalada. (Tamanhos personalizados disponíveis)
