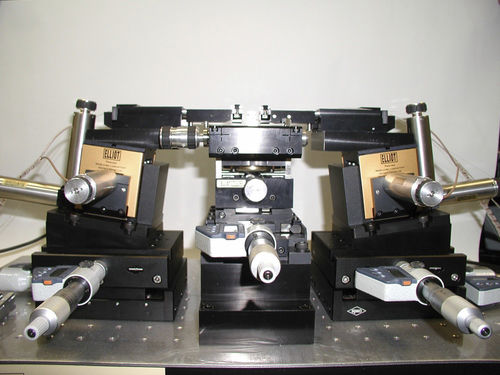

Sistema de alinhamento para dispositivo óptico E22884 - E-Wedge™

automático

O sistema E-Wedge™ foi projetado para fornecer alinhamento automático para dispositivos ópticos multicanais e matrizes de fibra (US: fibra) com ranhuras em V. O sistema E-Wedge™ inclui otimização automática do eixo do rolo e compensação das facetas dos dispositivos angulares. O E-Wedge™ pode ser configurado como uma estação de trabalho de alinhamento automático de dispositivos/guias de ondas com duas extremidades, fornecendo alinhamento simultâneo das matrizes de fibra de entrada e saída. O sistema pode ser customizado para fornecer o número de eixos necessários para qualquer dispositivo em particular. Estão disponíveis dispositivos de fixação para toda a gama de dispositivos, fibras e matrizes de ranhuras em V. Também podem ser fornecidas fixações personalizadas. O alinhamento automático é fornecido por dois controladores E2300 DAli 3, projetados para acelerar e automatizar o alinhamento em uma ampla gama de aplicações, como diodo laser para fibra monomodo, ou pigtailing de entrada e saída para dispositivos de guia de onda, acopladores, divisores e WDMs. Resolução E-Wedge™ para uma unidade piezoeléctrica de 25 µm: 10 nm nos eixos X, Y e Z Resolução E-Wedge™ para uma unidade piezoeléctrica de 100 µm: 50 nm nos eixos X, Y e Z E-Wedge™ rotação para todas as unidades piezoeléctricas: < 0,1 segundos de arco O E2300 é um sofisticado controlador de 2 eixos adequado para as versões piezo-actuadas do nosso Elliot Gold™ Series, e funciona através da localização e optimização de um sinal óptico alimentado a partir de qualquer detector adequado. A interface do usuário possui um conveniente sistema de menu com controle total sobre os parâmetros de varredura. Uma interface USB com drivers LabVIEW™ é fornecida para controle remoto completo do instrumento, permitindo que ele seja incorporado em plataformas automatizadas de teste e medição ou sistemas de alinhamento de produção.
