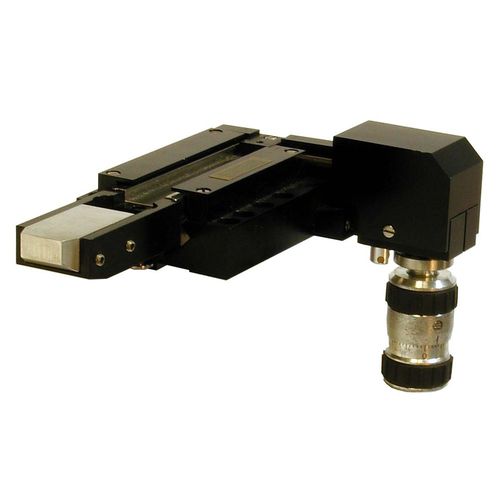

Virador-basculador MDE884RH

- θx matriz de fibras / manipulador de cristais - Roda exactamente no eixo x - Mantém 18 mm de altura central - Versões direita e esquerda disponíveis (RH não adequado para combinação com MDE185) Este cabo de fita θx / manipulador de cristais (de longo alcance) tem um mecanismo de rolo único para garantir que a rotação é exatamente sobre o eixo x, a uma altura central de 18 mm. Disponível nas versões direita e esquerda. Também pode ser fornecido com os ajustes θy e θz. O bloco frontal é usinado pela Elliot Scientific (ou cliente) para localizar o bloco de sulcos em V de silício na fita de fibra (US: fiber). Alternativamente, ele pode ser substituído por um suporte de dispositivo, como mostrado na foto abaixo. O design exclusivo do rolo mecânico apresenta um desacoplamento do curso do ajustador linear do movimento do rolo, o que minimiza qualquer desvio radial durante a rotação. Isto assegura que os movimentos angulares são exatamente sobre o eixo x e que nenhum desvio radial é introduzido. A precisão do movimento resulta em um nível muito alto de precisão do ângulo do rolo. NOTA - A versão RH da MDE884, não é compatível com a unidade MDE185 Picth and Yaw, se você não tiver certeza, entre em contato com a equipe de vendas da Elliot Scientific para aconselhamento sobre configuração posterior.
