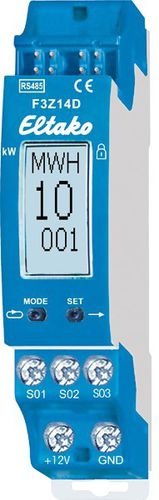

Medidor de energia elétrica trifásico F3Z14D

para trilho DINRS-485sem fio

Concentrador de contadores sem fios para contadores de eletricidade, gás e água. Para 3 interfaces S0 e/ou 3 scanners AFZ, apenas 0,1 watt de perda em standby. Dispositivo modular para montagem em calha DIN-EN 60715 TH35. 1 módulo = 18 mm de largura, 58 mm de profundidade. Ligação ao bus Eltako-RS485. Cablagem cruzada do bus e alimentação eléctrica com jumper. Este concentrador de contadores concentra os dados de até três contadores de eletricidade, dados e água e fornece esses dados ao bus RS485. Para reencaminhamento para um computador externo ou para envio através do sistema sem fios do edifício. A ligação é efectuada através da ligação à interface S0 dos contadores ou através da utilização de um scanner AFZ em cada contador Ferraris. O scanner é ligado acima do disco rotativo do contador e ligado pelo seu fio de ligação a um dos terminais S01-S03/GND. O F3Z14D detecta automaticamente se está ligado um interface S0 ou um AFZ. A leitura do contador é introduzida no visor através de dois botões de pressão, bem como a taxa de impulsos (número de impulsos ou rotações por quilowatt-hora ou metro cúbico). As definições podem ser bloqueadas. As leituras dos contadores podem ser introduzidas e lidas utilizando a ferramenta para PC PCT14. Para além disso, podem ser introduzidas taxas de impulso. O ecrã predefinido é selecionável e o funcionamento do dispositivo está bloqueado. O ecrã está subdividido em 3 campos. Campo 1: A visualização predefinida é a unidade da leitura do contador atualmente apresentada no campo 3, em quilowatt-hora kWh ou megawatt-hora MWh ou metro cúbico M3 ou decâmetro cúbico DM3. Campo 2: valor momentâneo da potência ativa em watts e quilowatts ou do caudal em centilitros e decilitros.
