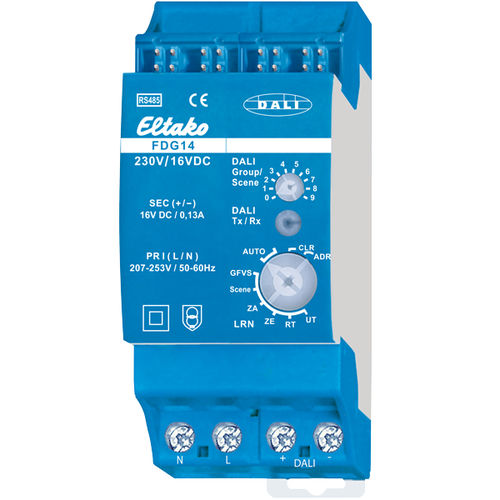

Gateway de comunicação FDG14

sem fioDALIem trilho DIN

Gateway DALI de bus RS485 para montagem em calha DIN-EN 60715 TH35, bidirecional. Perda de apenas 1 watt em standby. Dispositivo modular para montagem em calha DIN-EN 60715 TH35. 2 módulos = 36 mm de largura, 58 mm de profundidade. Ligação ao bus Eltako-RS485. Cablagem cruzada do bus e alimentação eléctrica com jumper. Funcionamento em conjunto com FAM14. Fonte de alimentação 230V nos terminais N e L. 16V DC/130mA podem ser ligados aos terminais DALI +/- para até 64 dispositivos DALI. O gateway FDG14 controla dispositivos DALI com transmissores sem fios EnOcean através do FAM14. A partir da semana de produção 14/16, os grupos 0-15 podem ser controlados e o comando de difusão pode ser enviado. Para além disso, podem ser controladas cenas DALI 0-15. As instalações DALI, que devem ser totalmente controladas com o FDG14, devem ser configuradas nos grupos 0-15. O FDG14 guarda internamente o valor de regulação para cada um dos grupos 0-15 e fornece este valor como feedback. São gerados os mesmos telegramas de feedback que para um FUD14. O FDG14 ocupa 16 endereços de dispositivo BR14. Os feedbacks dos endereços de dispositivo correspondem aos valores de regulação dos grupos DALI 0-15 por ordem ascendente. Os feedbacks podem ser convertidos pelo PCT14 para cada grupo individual de telegramas de valores de regulação (%) em telegramas de botões de pressão (ON/OFF). Os feedbacks podem então controlar os actuadores BR14. O FDG14 desempenha a função de mestre DALI e de fonte de alimentação DALI. Os interruptores rotativos só podem ensinar em botões de pressão para grupos 0-8 e cenários DALI 0-9.
