Sistema para controle de motor multieixos SMG

CCpara máquinas

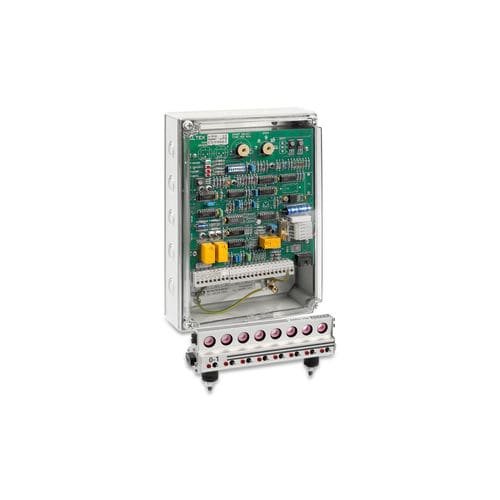

Unidade central de controlo 15130 Descrição geral O sistema multithread da Eltex foi projetado para monitorar uma série de movimentos simultâneos fios ou fios. A unidade central de controle fornece uma fonte de baixa tensão para os emissores de sinal (sensores de quebra de fio). Está equipado com ajuste de sensibilidade para todos os emissores de sinais do sistema. A central de comando também coordena o sinal dos emissores de sinal e dará um sinal de paragem à máquina ou um sinal de aviso, dependendo de como está ligada. Aplicação - Unidade central de controle para até 100 emissores de sinais de travamento. - Unidade central de controlo para até 100 emissores de sinal SMG (máx. 1800 ilhós). Características técnicas LED's para indicar: - quando a unidade está a detectar. - se a unidade não estiver a detectar porque a entrada inibidora está activada. - se a unidade parou por causa de um fio quebrado. - se a unidade parou por causa da falsa configuração do interruptor (ANTI-check). Com a entrada do modo de funcionamento: a central de controle detecta se a máquina está em funcionamento ou não. A detecção do fio normalmente não pode ser ligada imediatamente quando a máquina é ligada, pois a velocidade do fio ou fio é muito baixa. Com um DIP-switch na placa, a unidade pode ser ajustada para iniciar a detecção após um atraso ou quando a velocidade estiver acima de um valor limite. Ao atrasar o arranque, a entrada do modo de funcionamento será ligada a um contacto na máquina que fecha quando a máquina arranca. Isto activará o atraso de arranque, definido pelo potenciómetro na unidade central de controlo. Quando o tempo de atraso de arranque terminar, a detecção começará. Através da detecção dependente da velocidade, a central de controlo ligará a detecção assim que a velocidade da máquina está acima de um valor limite pré-definido.
