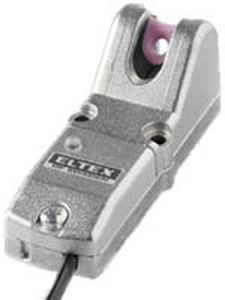

Detector de fio quebrado UPG series

de LEDpiezoelétricocom potenciômetro

Eltex UPG-Stitch Sensor de quebra de linha para máquinas de costura. O UPG-Stitch é um sensor de quebra de linha projetado para ser usado em máquinas de costura. Ele verifica se a linha está se movendo em pontos. Tanto a ausência de movimento da rosca como o movimento contínuo da rosca resultarão em uma saída ativa. Funciona segundo o princípio piezoeléctrico, detectando o movimento do fio. Este princípio de trabalho torna-o adequado para todos os tipos de fios e insensível às variações de pó, sujidade e humidade. Possui uma saída optoacopladora adequada para PLC ou outros dispositivos de controle eletrônico. Um LED (diodo emissor de luz) indica o movimento da rosca. A parte do sensor de cerâmica pode ser usada como um ilhós fechado ou como uma barra aberta. Vários sensores também podem ser conectados em paralelo. Com o seu pequeno tamanho, não requer muito espaço na máquina. Especificações Técnicas: Caixa em zinco metálico Fonte de alimentação 15-30 V DC Consumo de corrente 20 mA Saída: Corrente máxima de comutação 10 mA Queda de tensão máxima 2 V Faixa de velocidade 600 - 10 000 rpm Comprimento do cabo 16750 0.5 m 16760 3.5 m Conector de cabo 6/4 conector de ficha modular Descrição da função: Parte sensor Cerâmica de óxido de alumínio, com um ilhós fechado de Ø3 mm e uma barra de 7 mm de largura. Optoacoplador de saída, ativo quando a rosca não está se movendo corretamente. Ajuste da sensibilidade A sensibilidade pode ser ajustada com um potenciômetro sob a tampa. A saída reflete o movimento da rosca. Quando o fio está se movendo corretamente, o optoacoplador está inativo. Quando a rosca não está em movimento ou se move continuamente, o optoacoplador está ativo. O LED está aceso quando a rosca está se movendo corretamente. Está piscando firme quando a rosca não está se movendo.
