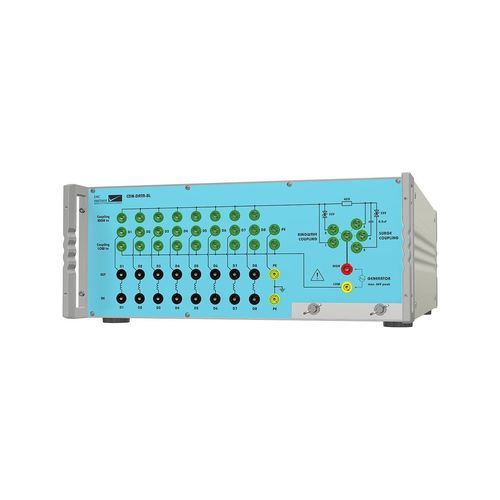

Rede de acoplamento CDN CDN-DATA-8L

CDN manual para testes de sobretensão (CWG) e de onda de anel de 100 kHz em 4 linhas de dados assimétricas. Acoplamento diferencial e de modo comum. O acoplamento de impulsos de sobretensão (CWG) e de onda circular em linhas de dados assimétricas é um requisito das normas básicas IEC 61000-4-5 e IEC 61000-4-12. O acoplamento pode ser selecionado de acordo com o tipo de ensaio de impulsos e a taxa de transmissão de dados do EUT. Acoplamento de sobretensão 40 Ohm em série com condensador de 0,5 uF ou díodo de 33V. O acoplamento de onda anelar é direto, uma vez que os elementos de acoplamento necessários estão incluídos no gerador de onda anelar. Pode ser inserida uma caixa de acoplamento externa com um tubo de descarga de gás (GDT) de 90 V para testes em interfaces de taxa de dados mais elevada. As suas vantagens - CWG de sobretensão de acordo com a norma IEC 61000-4-5 Ed3 - Onda circular de 100 kHz de acordo com a norma IEC 61000-4-12 - Largura de banda operacional de 100kHz - Corrente EUT até 4A - Nível máximo de teste 6kV - Utilização com qualquer gerador de teste EMC PARTNER - Elementos de acoplamento seleccionáveis pelo utilizador - Teste para além dos limites padrão
