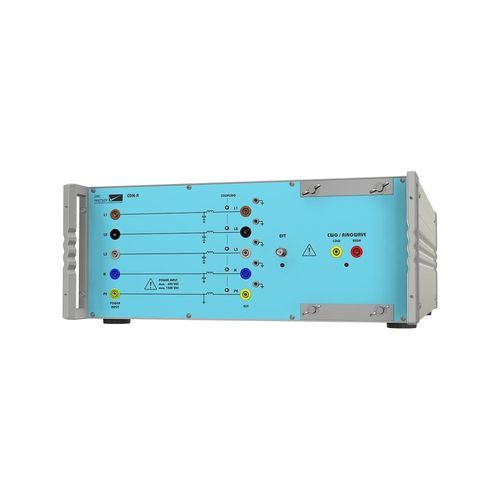

Rede de acoplamento trifásica CDN-A-8-32

CDN

O novo CDN é totalmente configurável e vem com uma incrível gama de opções para se adaptar aos mais recentes requisitos de ensaio. Os ensaios de impulsos EFT/Burst IEC 61000-4-4 podem ser efectuados até 7 kV, os ensaios de sobretensão IEC 61000-4-5 até 8 kV e, opcionalmente, os ensaios de onda anelar IEC 61000-4-12 até 8 kV. O modelo padrão suporta tensões EUT até 690 Vac (L-L) , 500 Vdc e corrente até 32A. A capacidade de tensão CC pode ser aumentada até 1500 V. O CDN é fornecido com indicação de acoplamento por LED multicolorido, adaptador de calibração incluído para EFT e um conjunto completo de conectores para EUT e fonte de alimentação. O modelo padrão pode ser complementado com muitas opções. A onda em anel, o acoplamento ANSI e o aumento da tensão CC para 1000 Vdc ou 1500 Vdc podem ser adicionados em qualquer altura. Quando os conversores DC-DC são testados, podem aparecer oscilações no circuito. Isto pode ser evitado com um circuito de díodo-resistor, também disponível como opção. As suas vantagens - Indicação do caminho de acoplamento por LED multicolorido - Tensão EUT até 1500Vdc - Pronto para testes EV e ferroviários - Acoplamento ANSI para ondas de surto e anel - Cabos e/ou conectores incluídos
