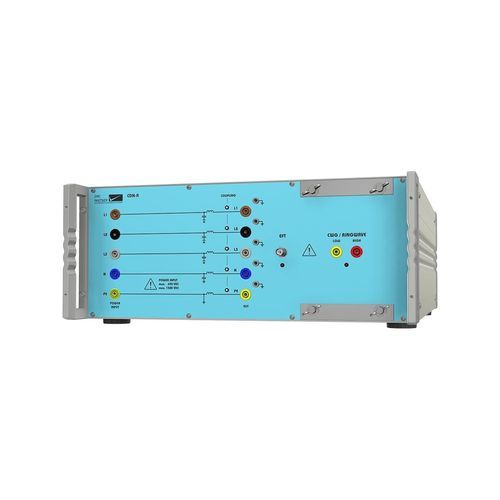

Rede de acoplamento/desacoplamento CDN CDN-A-6-32

A nova CDN é totalmente configurável e vem com uma incrível variedade de opções para se adequar aos mais recentes requisitos de teste. O novo CDN é totalmente configurável e inclui uma fantástica gama de opções para se adaptar aos mais recentes requisitos de ensaio. Os ensaios de impulsos EFT/Burst IEC 61000-4-4 podem ser efectuados até 6 kV, os ensaios de sobretensão IEC 61000-4-5 até 6 kV e, opcionalmente, os ensaios de onda em anel de acordo com a IEC 61000-4-12 até 6 kV. O modelo padrão suporta tensões EUT até 690 Vac (L-L) , 500 Vdc e corrente até 32A. A capacidade de tensão DC pode ser aumentada até 1500 V. O CDN vem com indicação de acoplamento por LED multicolorido, adaptador de calibração incluído para EFT e um conjunto completo de conectores para EUT e fonte de alimentação. A onda em anel, o acoplamento ANSI e o aumento da tensão CC para 1000 Vdc ou 1500 Vdc podem ser adicionados em qualquer altura. Quando os conversores CC-CC são testados, podem aparecer oscilações no circuito. Isto pode ser evitado com um circuito de díodos-resistores, também disponível como opção. As suas vantagens - Pronto para testes ferroviários - Tensão EUT até 1500Vdc - Cabos e/ou conectores incluídos - 1 CDN para 3 impulsos - Acoplamento programável e automatizado
