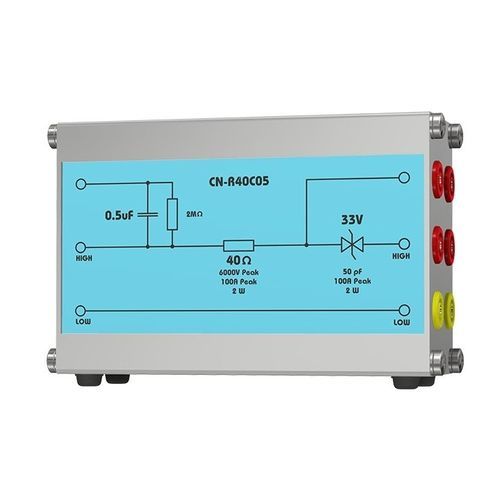

Rede de acoplamento para aplicações ferroviárias CN-R40C05

As normas EN 50121-3-2 e EN 50121-4 Emissão e Imunidade dos aparelhos de sinalização e de telecomunicações exigem um ensaio de sobretensão utilizando o acoplamento DIRECTO. O CN-R40C05, juntamente com o CDN2000-06-32 e um gerador de ondas combinadas (CWG), pode ser utilizado para cumprir este requisito. A norma EN 50121-4 para portas de alimentação CA especifica o acoplamento direto com 12 ohm (10 ohm e 2 ohm no gerador) e um condensador de acoplamento de 9 μF. Para o efeito, utiliza-se um TRA3000 S e o CDN2000-06-32. A norma EN 50121-3-2 para portas de alimentação de bateria e CA especifica o acoplamento direto com 42 ohm (40 ohm e 2 ohm no gerador) e um condensador de acoplamento de 0,5 μF. Para tal, utiliza-se um TRA3000 S e o CN-R40C05 mais um CDN2000-06-32. Vantagens - Utilização com um gerador de picos de tensão IMU ou TRA - Alarga a aplicação dos geradores IMU e TRA para aplicações ferroviárias
