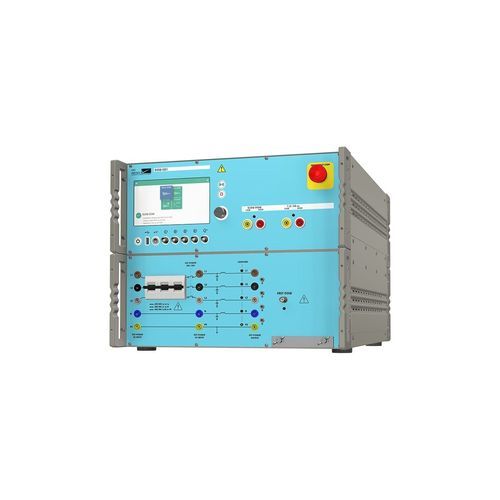

Gerador de ondas oscilatórias amortecidas DOW-CG1

compactomultifuncional

Gerador compacto para testes de ondas oscilatórias amortecidas. CDN trifásico integrado para ondas lentas e rápidas. Saída de campo magnético para bobina de 1m ou 2m. Pode ser ampliado com impulsos de ensaio de isolamento até 8 kV. O equipamento eletrónico de medição e controlo na rede de distribuição de energia pode ser suscetível a perturbações ambientais causadas pela ação de comutação ou por raios atmosféricos. A comutação de barramentos provoca um fluxo de energia entre contactos que se desenvolve nos cabos ligados numa onda oscilatória. A frequência da oscilação é determinada pelas características físicas do pátio de manobra. Os comutadores isolados a ar geram frequências mais baixas do que os componentes isolados a gás. O DOW-CG1 é um gerador de testes que pode ser configurado para testes de tensão de onda lenta, onda rápida, impulso ou qualquer combinação dos três. Trata-se de uma solução óptima com capacidades rentáveis para um vasto espetro de utilizadores. O sistema único inclui um acoplador trifásico de 32A integrado para injeção direta de ondas lentas e rápidas em linhas de alimentação CA ou CC. O DOW-CG1 é o primeiro equipamento do seu género a integrar um impulso de 1,2/50 us 0,5J, que também é necessário para o ensaio de produtos normalizados. A moderna interface de utilizador com uma estrutura de menu clara, incluindo funções de ajuda gráfica e contextual, torna a operação fácil e eficiente. As suas vantagens - Ondas lentas 100 kHz e 1 MHz - Ondas rápidas 3 MHz, 10 MHz e 30 MHz - Inclui impulso de isolamento de 0,5 J / 500 Ohm (1,2/50) - Acoplador de linha de dados externo - Suporta ensaios de campo magnético - Sincronização de ângulo de fase - Rotinas e configurações de teste programáveis - Ideal para requisitos padrão de produtos - Solução muito económica
