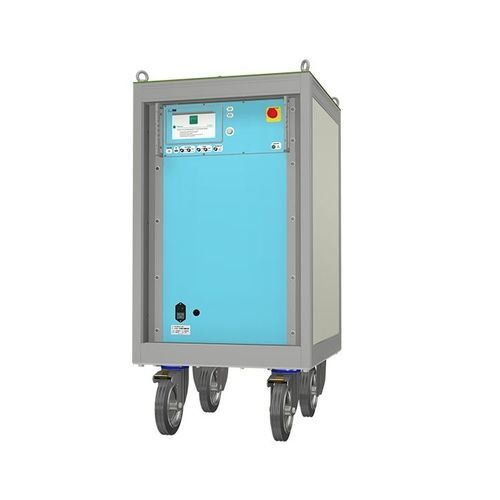

Testador de impulso de corrente CTS-10350

de limitador de sobretensãomóvel

gerador de impulsos de corrente de 10 / 350 us especialmente concebido para testar Dispositivos de Proteção contra Surtos (DPS) com 2 ou 3 terminais. A segurança do pessoal é mantida através de saídas de alta tensão separadas dos elementos de controlo. O CTS-10350 é um gerador de impulsos com forma de onda de corrente 10/350 μs nos terminais de saída. O gerador tem saídas duplas que permitem o ensaio de dispositivos de 2 e 3 terminais até à classe 1. A impedância do gerador é de 1 ohm no modo de saída dupla ou de 0,5 ohm quando ambas as saídas estão ligadas em conjunto. Um sistema de medição interno monitoriza a tensão de impulso de pico e a corrente para visualização no painel frontal. As saídas de monitor BNC permitem a visualização da forma de onda num osciloscópio externo. As saídas de alta tensão na placa superior podem ser protegidas por uma cabina de teste para maior proteção do operador. O painel tátil a cores, com ajuda gráfica, guia o utilizador através da programação e configuração do teste. Um servidor Web integrado permite o acesso a configurações e relatórios de teste a partir de qualquer browser da Internet. Vantagens - Gama de corrente 2 x 0,5kA menos 10% até 2 x2,5kA+10% - Dois geradores, cada um com impulso de 10/350us - Saídas de gerador combinadas até 5kA - Para testar SPDs Tipo 1 - Nível de teste programável pelo utilizador - Gama de corrente para testar SPDs de classe 1 e 2 - Saída dupla para testar SPDs de telecomunicações com 3 terminais - Saída combinada para testar SPDs de 2 terminais - Utilizado para testar tubos de descarga de gás (GDTs) - Utilizado para testar linhas de telecomunicações e de sinal
