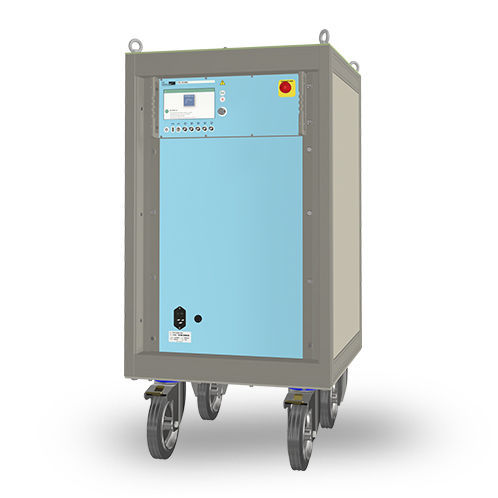

Testador dielétrico CTS-101000

de impulso de correntede limitador de sobretensãomóvel

Gerador de saída dupla para testar Dispositivos de Proteção contra Surtos (SPD) de 2 e 3 terminais. Um circuito de segurança integrado associado a uma cabina de teste de grande volume garante a segurança do pessoal. O CTS-101000 é um gerador de impulsos com forma de onda de corrente de 10/1000 μs nos terminais de saída. O gerador tem saídas duplas que permitem o ensaio de dispositivos de 2 e 3 terminais até à classe 1. Cada saída fornece impulsos de 500 A. Estas podem ser ligadas entre si para obter um único impulso de 1000 A. Um sistema de medição interno monitoriza a tensão e a corrente de pico do impulso para visualização no painel frontal. As saídas de monitor BNC permitem a visualização da forma de onda num osciloscópio externo. As saídas de alta tensão na placa superior podem ser protegidas por uma cabina de teste para maior proteção do operador. O painel tátil a cores, com ajuda gráfica, guia o utilizador através da programação e configuração do teste. Um servidor Web integrado permite o acesso a configurações e relatórios de teste a partir de qualquer browser da Internet. As suas vantagens - Saídas duplas de impulso de 500 A - Saída de impulso combinada até 1 kA - Impulso de corrente 10/1000 us - Controlo por painel tátil a cores - Utilizado para testar SPDs de 2 ou 3 terminais - Ideal para o ensaio de GDTs - Ideal para ensaios dieléctricos - Fácil de programar e utilizar
