Testador de impulso de tensão MIG0603CAP

para capacitores XYde bancada

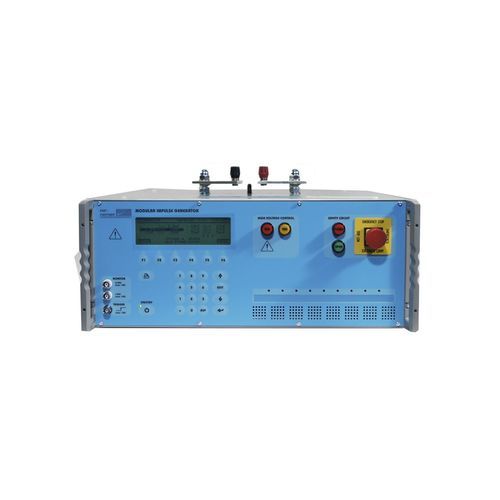

O MIG0603CAP é um gerador de impulsos compacto de 6 kV com terminais de alta tensão no topo. Gera um impulso de tensão de 1,2/50µs capaz de testar condensadores do tipo X1 e X2. O MIG0603CAP consiste em dois circuitos capazes de ensaiar condensadores do tipo X até 6,7 uF utilizando a forma de onda de tensão de impulso 1,2/50 μs. Os circuitos geradores são definidos nas normas IEC 60384-14 e EN 132400. Os valores dos componentes para as resistências em série Rs, o condensador de impulso CT e a capacitância de carga Cp são automaticamente comutados quando são seleccionadas diferentes gamas de capacitância no MIG0603CAP. Os circuitos de alta tensão com semicondutores asseguram um elevado grau de integridade e repetibilidade da forma de onda. Os circuitos de medição integrados apresentam a tensão e a corrente de impulso de pico no painel frontal. É possível monitorizar as formas de onda da tensão e da corrente num osciloscópio, sem sondas especializadas, a partir das ligações BNC do painel frontal. Vantagens - Amplitude de impulso até 6 kV - Impulso calibrado de 1,2 / 50 us - Comutação de alta tensão por semicondutores - Saídas de impulso na placa superior - Utilização com a cabina de teste TC-ST - Teste de condensadores das classes X1 e X2 até 4 kV - Maior segurança para o operador - Elevado grau de repetibilidade dos impulsos
