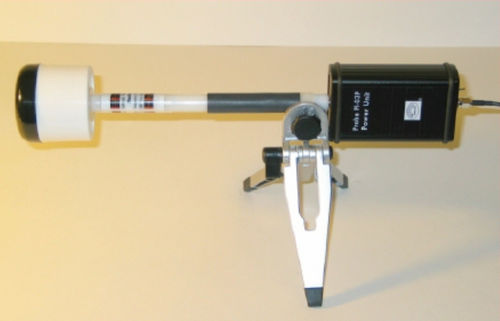

Sonda de campo elétrico PI-03P

de testede coletaisotrópica

100 MHz-18 GHz, 70-1400 V/m. A sonda de campo elétrico isotrópico de banda larga PI-03P mede o campo de RF pulsado produzido pelos radares de microondas. Tem capacidade de amostragem rápida medindo a intensidade do campo de RF (pulsos) tão curto quanto 1 us (um microssegundo). Opera na faixa de freqüência 100 MHz - 18 GHz, cobrindo os requisitos de teste da MIL STD-461 e especificações automotivas EMC GM e Ford. Principais Parâmetros Opera com medidores RFP-05, RFP-05M. - Baseado em díodos: Sensor isotrópico axial 3-Axial. - Sensibilidade: 0,8 V/m. - Linearidade: +/- 0,5 dB (1-400 V/m), +/- 1 dB (400-800 V/m). - Gama dinâmica: >60 dB (gama única). - Resposta de frequência (sem factores de correcção): +/- 1,5 dB (10 MHz-6 GHz), -3 dB @ 3 MHz, +/- 3 dB (6 GHz-12 GHz). - Resposta de frequência (com factores de correcção): +/- 1,0 dB (10 MHz-12 GHz), +/- 3 dB (12 GHz-18 GHz). - Isotropicidade rotacional: +/- 0,5 dB (3 MHz-6 GHz), +/- 2 dB (6 GHz -18 GHz). - Precisão de calibração (em freq. especificado) <1 dB. - Temperatura: 5-40°C, - Humidade: RH 10-90%, não-condensante. - Erro de temperatura: 2 V/m). - UK NPL ou calibração NIST rastreável. - Tamanho pequeno: CxD: 9,0×2,25 polegadas, 230×58 mm. - Peso: 0.2 lb, 100 g. - Funciona com os medidores RFP-04 e RFP-05. - Desenhado e feito nos EUA.
