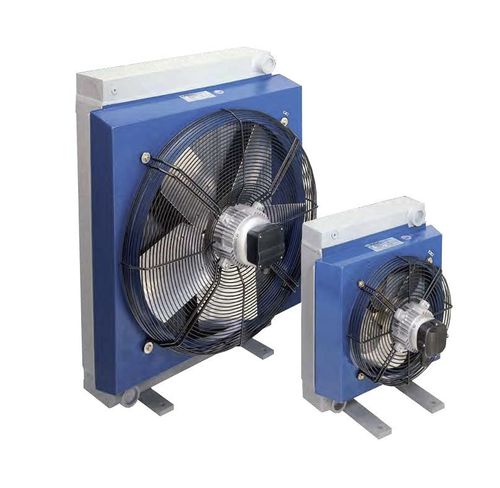

Resfriador de líquido HPA COMPACT

com motor CA

Os permutadores de calor ar/óleo EMMEGI são utilizados para o arrefecimento sistemas hidráulicos a óleo, utilizando como refrigerante o ar ambiente que passa por cima do radiante por meio de um ventilador operado por um motor elétrico ou hidráulico. O elemento mais frio, em liga de alumínio de alta resistência, é obtido por meio de um processo de soldadura por brasagem realizado sob vácuo. A configuração particular dos tubos de refrigeração aumentar a turbulência do fluido consequentemente do capacidade de troca; além disso, a presença de jatos no refrigerador melhoram ainda mais o total coeficiente de transmissão. O resultado é um produto tecnologicamente avançado. Fluidos compatíveis . ÓLEOS MINERAIS; HL; HLP. . EMULSÃO ÁGUA-ÓLEO. . WATER-GLYCOL. . Consulta EMMEGI para outros fluidos. Especificação técnica do refrigerador Elemento . Material: alumínio de "longa duração". . Pressão operacional: 20 bar . Pressão de teste: 35 bar. . Temperatura máxima de funcionamento: 120°c. . Para atmosferas especialmente "agressivas", contactar EMMEGI Instalação Os permutadores podem ser colocados na posição horizontal, respeitando a distância mínima da parede (ver fig.1) de modo a garantir um fluxo natural de ar de refrigeração. Os permutadores são normalmente instalados no retorno do tanque de óleo tubulação; também deve ser protegida de impactos e vibrações mecânicas por suportes e devem ser ligado à fábrica com tubos flexíveis. Evite sujeitar o permutador a mudanças bruscas no fluxo, martelamento e pulsações que podem causar danos irreversíveis ao elemento. Recomendamos a instalação de uma válvula by-pass ( ver fig.2 ) para proteger o permutador contra sobrepressões geradas quando as plantas são iniciadas devido à alta viscosidade do óleo.
