Repetidor de redes S26

de corrente

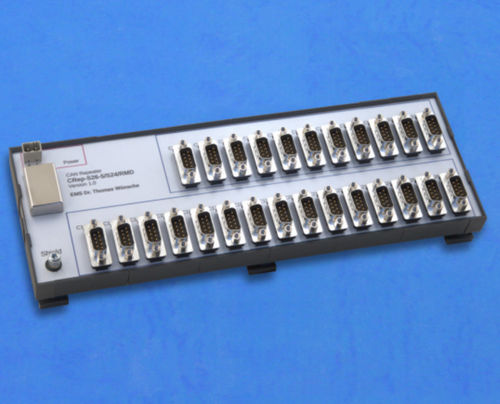

Descrição O repetidor compacto CAN CRep S26 transmite e amplifica sinais transparentes para o protocolo CAN. Cada uma das 26 conexões CAN tem o comportamento físico de um único nó de bus. O CRep S26 permite um design flexível da topologia da rede e oferece suporte especial para redes estruturadas em estrela. Além disso, estruturas em árvore e linhas de stub longas são suportadas. Através da possibilidade de utilizar a estrutura de rede que melhor se adapte à aplicação, é possível alcançar uma redução dos custos de instalação. A taxa máxima de dados em redes CAN, dependendo dos atrasos na propagação do sinal, pode ser aumentada, se o CRep S26 for utilizado para melhorar a estrutura da rede. Um aumento da contagem máxima de nós em uma rede CAN pode ser alcançado através da divisão da rede em sub-redes que são conectadas pelo CRep S26. Cada sub-rede torna possível o número de nós CAN permitido pela corrente de saída dos drivers. Onde os sinais CAN têm que ser transmitidos por longas distâncias, CRep S26 pode ser usado para condicionamento de sinal. A capacidade de destacar segmentos errados do resto do sistema CAN reduz o impacto nos segmentos de bus intactos para os erros mais comuns. A presença de energia é indicada por um LED. Além disso, cada canal CAN é fornecido com um LED indicando que este canal originou uma mensagem CAN quando o LED está aceso. Características especiais Repetidor CAN CRep S26 Repetidor de CAN transparente de protocolo 26 Canais CAN Baixo atraso na propagação Interface de barramento compatível com ISO 11898 Destacamento dos segmentos de ônibus fechados dominantes Montável sobre trilhos
