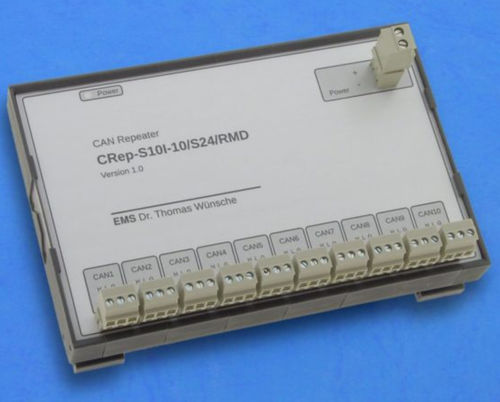

Repetidor de redes S10I

de corrente

Descrição O repetidor compacto CAN CRep S10I transmite e amplifica sinais transparentes para o protocolo CAN. Cada uma das dez conexões CAN tem o comportamento físico de um único nó de bus. O CRep S10I permite um design flexível da topologia da rede e oferece suporte especial para redes estruturadas em estrela. Além disso, são suportadas estruturas de árvores e linhas de stub longas. Através da possibilidade de utilizar a estrutura de rede que melhor se adapta à aplicação, é possível alcançar uma redução dos custos de instalação. A taxa máxima de dados em redes CAN, dependendo dos atrasos na propagação do sinal, pode ser aumentada, se CRep S10I for utilizado para melhorar a estrutura da rede. Um aumento da contagem máxima de nós em uma rede CAN pode ser alcançado através da divisão da rede em sub-redes que são conectadas pelo CRep S10I. Cada sub-rede torna possível o número de nós CAN permitido pela corrente de saída dos drivers. Onde os sinais CAN têm que ser transmitidos por longas distâncias, CRep S10I pode ser usado para condicionamento de sinal. A capacidade de separar segmentos errados do resto do sistema CAN reduz o impacto nos segmentos de bus intactos para os erros mais comuns. Todos os canais CAN são galvânicos separados uns dos outros e para a fonte de alimentação. A presença de energia é indicada por um LED. Cada canal CAN é fornecido com um LED indicando que este canal originou uma mensagem CAN. Características especiais CAN-Repeater CRep S10I Repetidor de CAN transparente de protocolo 10 canais CAN Baixo atraso na propagação Separação galvânica entre os canais CAN e o fornecimento de energia Interface de barramento compatível com ISO 11898 Destacamento dos segmentos de ônibus fechados dominantes Montável sobre trilhos
