Interface de conexão ARM7

de sérieEthernetde comunicação

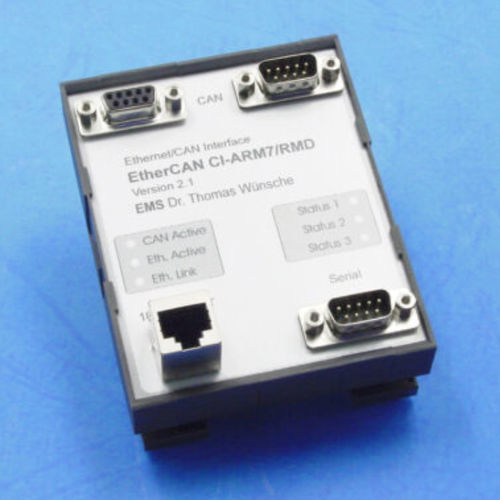

A Ethernet/CAN-Gateway EtherCAN CI transmite dados entre uma rede CAN e sistemas Ethernet. Como uma interface CAN universal com uma interface Ethernet, o EtherCAN CI é independente dos barramentos de dados internos e, portanto, pode ser usado com uma variedade de estações de trabalho diferentes (PC, Mac, UNIX-workstation). O EtherCAN CI inclui um Winbond W90N740CD (núcleo ARM7) com relógio de 80Mhz e um sistema operacional Linux. Além disso, o dispositivo tem SDRAM de 16MB e Flash de 2MB. A conexão ao bus CAN é feita por um controlador CAN do tipo NXP SJA1000 e suporta os protocolos CAN 2.0A e 2.0B. O protocolo utilizado para a comunicação entre um host e um CI EtherCAN é documentado e divulgado. Kits de desenvolvimento que permitem o desenvolvimento de aplicações host para os sistemas operacionais Windows 2000/XP/Vista ou Linux, bem como o desenvolvimento de aplicações para a implementação local de funções de controle no EtherCAN CI, estão disponíveis separadamente. Características especiais Ethernet/CAN-Interface EtherCAN-CI/ARM7 Aplicação como interface baseada em Ethernet para o bus CAN Filtragem e amortecimento do tráfego CAN Microcontrolador Winbond W90N740CD com controlador CAN-Controller NXP SJA1000 Suporta os protocolos CAN 2.0A e 2.0B Interface serial para a configuração do dispositivo Montável sobre trilhos Kits de desenvolvimento para Windows 2000/XP/Vista/7/8 e Linux disponíveis
