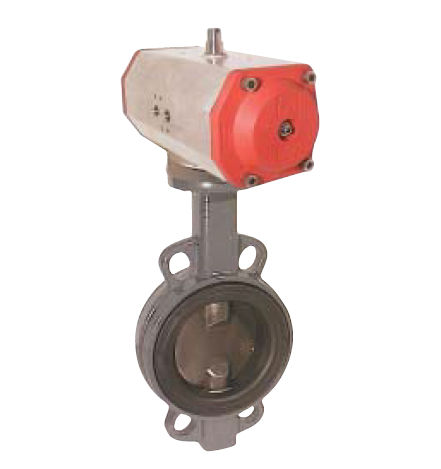

Válvula borboleta TA-ED series

com acionamento pneumáticopara água

PROJETO O corpo consiste em 1 porção com assento exchangeable para para ser montado entre um CRNA de duas flanges. a Formulário 1092-1 do EN Typ 11 B (PN10/PN16). Do CRNA frente a frente da dimensão do DN 50. a EN 558-1 R20. OPERAÇÃO Double- ou single-acting pneumático CONEXÃO Flange DN40… DN500 PN 10, PN 16.AISI 150 AMPLITUDE DA PRESSÃO entre 2 flanges: máximo I6bar Máximo de alumínio 10bar do corpo Máximo 6bar do PTFE-Assento serviço do sem saída: máximo 6bar PRESSÃO PILOTO 6… 8bar (Mais baixa pressão piloto a pedido) A INSTALAÇÃO Como desejado ESCALA DE TEMPERATURA EPDM = -358C… +1308C* FKM = -208C… +200X *: em combinação com o material do corpo GGG-40: tmin = -208C
