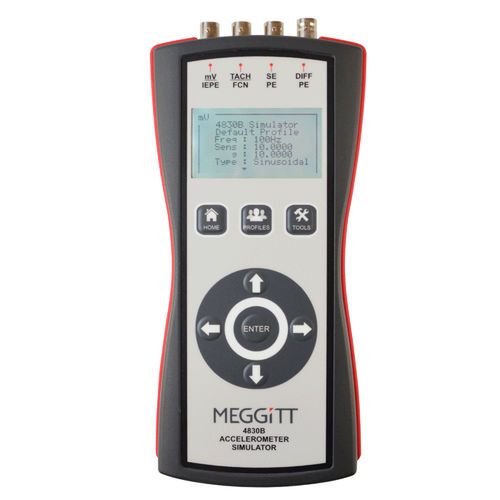

Simulador de sinal de saída para acelerômetro 4830B

O simulador do acelerômetro 4830B é um gerador de sinal manual operado por bateria, projetado para especificamente para simular a saída elétrica de tipos comuns de acelerômetros. O instrumento contém um oscilador de alta precisão com um nível de saída ajustável e é ideal para configuração, testes e o diagnóstico de falhas em sistemas de aquisição de dados, analisadores FFT, sistemas de testes ambientais ou simplesmente como um gerador de sinais flexível. 4830B fornece sinais de saída AC que imitam os de acelerômetros de modo de tensão (genéricos IEPE, tipos Isotron®, etc.) ou acelerômetros de modo de carga (tanto de ponta simples como diferencial configurações). As saídas de simulação são convenientemente escaladas em unidades de aceleração, ou seja, "g", como mV/g (milivolt) ou sinais pC/g (pico-coulomb), conforme o caso, embora as saídas possam ser configuradas para proporcional às unidades de velocidade ou de deslocamento. Um auto-cálculo na tela "calculadora de vibração" fornece ao utilizador valores correspondentes em relação a unidades baseadas em m/s², ips, mils, mm e m/s. O 4830B possui uma saída de tacómetro compatível com TTL que permite aos operadores de monitorização do estado para definir as freqüências centrais do filtro de rastreamento do condicionamento de sinal sem a necessidade de gerar um sinal externo, em tempo real do tacómetro. A freqüência do tacômetro é ajustável como uma relação do respectiva frequência do sinal de saída. 4830B também possui a capacidade de analisar um sinal de vibração usando uma função de Transferência Rápida de Fourier. Isto permite que um sinal de vibração proporcional à tensão seja introduzido no instrumento, fornecendo assim um indicação tanto da frequência como da magnitude.
