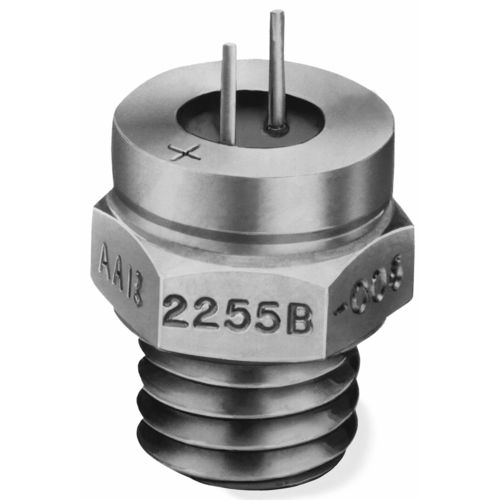

Acelerômetro de 1 eixo 2255B

piezoelétricode quartzocom eletrônica integrada

Características principais - Baixa impedância de saída - Campo distante, choque de alta g - Filtro LP eletrônico integrado - Tensão isolada - Terminais de solda Descrição O Endevco® modelo 2255B é um acelerômetro piezoelétrico em miniatura, leve e com eletrônica, projetada especificamente para a medição de choques em estruturas de campo distante de alta g e teste artigos. A unidade possui um filtro eletrônico de segunda ordem de baixa passagem entre o sensor e o para evitar saturação devido à ressonância do acelerômetro. O modelo 2255B possui o elemento cristal Piezite® da Endevco, operando em modo de cisalhamento anular, que apresenta uma excelente estabilidade de saída ao longo do tempo. Um design único de isolamento de tensão interno para a montagem do sensor reduz qualquer entrada de tensão devido ao movimento de flexão na superfície de montagem. Este acelerômetro incorpora um condicionador de sinal híbrido interno em um sistema de dois fios, que transmite a sua saída de baixa impedância de tensão através do mesmo cabo que fornece a tensão requerida potência de corrente constante. Tanto os terminais de saída como os de aterramento do sinal estão isolados eletricamente da superfície de montagem. O acelerômetro possui um pino de montagem 1/4-28 integrado e dois terminais de solda de pinos para conexão de saída. São fornecidos fios de engate de pequeno calibre e peso leve para uma operação sem erros. O sufixo do número do modelo indica a sensibilidade de aceleração em mV/g; ou seja 2255B-01 apresenta sensibilidade de saída de 0.1 mV/g.
