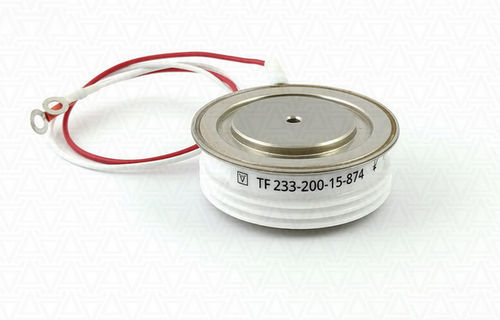

Tiristor de potência TF233-200

de controle

O tiristor rápido TF233-200 AS ENERGI™ em design dise é um dispositivo semicondutor de comutação rápida do tipo press pack. Este tiristor de potência rápida foi concebido para converter e controlar correntes DC e AC até 200A com frequência até 10kHz em circuitos com tensões até 1000V - 1500V (classe de tensão de 10 a 15). Dimensões do tiristor 0Dx0dxH - 42x25x14 mm (diâmetro da caixa exterior X diâmetro da superfície de contacto X altura da caixa), peso - 110 g. Os tirístores rápidos são dispositivos com valores reduzidos de tq, trr, Qrr e com um valor mais elevado de (diT/dt)cr (até 2500 A/ps), concebidos para funcionar em modos de frequência mais elevados (até 10kHz). Os tirístores rápidos caracterizam-se por um tempo de desativação muito baixo que os distingue dos modelos normais. São utilizados em soldadura, aquecimento por indução e fusão, transporte elétrico. AC aC, UPS e outros sistemas que requerem tempos de ativação e desativação curtos. Os tiristores têm uma caixa selada de cerâmica, padrão na indústria, que isola a parte funcional e o elemento semicondutor dos impactos mecânicos e do ambiente ambiente. O ânodo e o cátodo do tiristor (polaridade) são determinados pelo símbolo na caixa. Os tirístores rápidos encontram-se num invólucro do tipo "press pack dise" (cápsula, comprimido). Este tiristor rápido pode ser um produto alternativo, de substituição, análogo, equivalente a outros tipos de tiristores rápidos 180A, 190A, 200 amp numa embalagem de disco Para o arrefecimento durante o funcionamento dos tirístores de potência, estes são montados com refrigeradores (dissipadores de calor). Dependendo da quantidade de calor gerado e das condições de funcionamento dos semicondutores, pode ser utilizado o arrefecimento natural do fluxo de ar ou o arrefecimento forçado.
