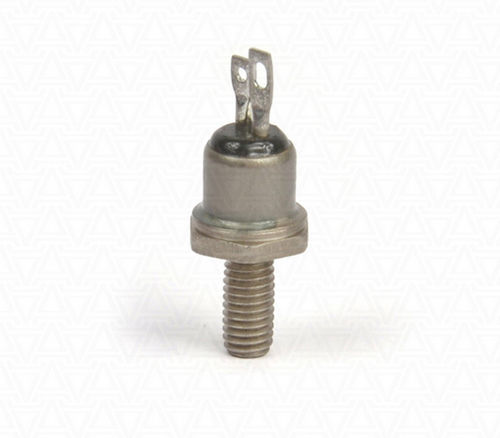

Tiristor simétrico TC112-10-4

de controlede pinos

Triac de perno TC112-10-4AS ENERGITM é um triac de perno de uso geral, também conhecido como TS112-10-4. Corrente no estado ativo RMS IT(RMS)M - 10 amperes, pico repetitivo de tensão de bloqueio para a frente e para trás VDRM/VRRM - 400V. Os triacs Stud são concebidos para converter e controlar correntes DC e AC. os "dissipadores de calor arrefecidos a ar da série O para dispositivos stud" para arrefecimento de tiristores também estão disponíveis para encomenda. Os triacs, também conhecidos como tiristores simétricos, podem passar corrente em ambas as direcções. Se for aplicado um impulso positivo ao circuito de controlo, apenas a metade positiva da corrente sinusoidal (1 quadrante) passará através do triac. Se for aplicada uma corrente de abertura negativa ao circuito de controlo, o triac passará uma corrente sinusoidal através do circuito principal (3 e 4 quadrantes). São utilizados dissipadores de ar para arrefecer os tiristores simétricos. Para assegurar um contacto térmico e elétrico fiável com o dissipador de calor, deve ser respeitado um binário de aperto Md durante a montagem. Para uma melhor dissipação do calor do tiristor durante a montagem, é utilizada uma pasta condutora de calor (esta é uma recomendação e não é um pré-requisito para a instalação). Características: os tirístores são fornecidos em forma de pino. Pinagem: cabo longo rígido - cabo principal 1 (cátodo condicional), base do triac - cabo principal 2 (ânodo condicional), cabo curto rígido - elétrodo de controlo. Os triacs TC112-10-4 (TS112-10-4) (10A 400V) são utilizados em circuitos de potência CC e CA de instalações eléctricas e em conversores de potência de semicondutores.
