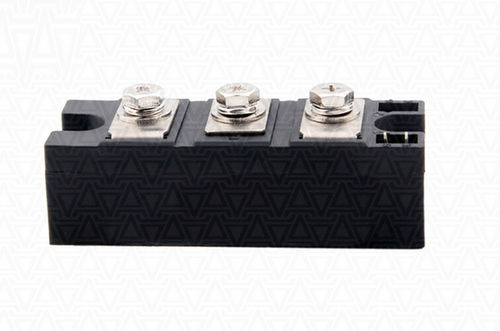

Módulo tiristor MT3-115-36-F

Utilizados para converter correntes CC e CA até 115 amperes, com uma frequência até 500 Hz em circuitos com tensões até 3600 volts (classe 36). Os módulos de tiristores MT3-115-36-F estão num pacote padrão F: dimensões da base 34x94 mm, altura da caixa - 30 mm, peso - 0,35 kg. O módulo de duas posições é uma construção monolítica de dois tiristores semicondutores: tipo tiristor-tiristor. Esquema de ligação do módulo MT3-115-36-F - meia ponte. Série (classificações) de módulos de tiristores: MT3-115-30-F (115A 3000V), MT3-115-32-F (115A 3200V), MT3-115-34-F (115A 3400V), MT3-115-36-F (115A 3600V). Os terminais principais encontram-se na parte superior da caixa e estão numerados 1, 2, 3; os terminais de controlo estão assinalados no diagrama como G1, G2; os cátodos adicionais estão assinalados no diagrama como K1, K2; a elevada resistência térmica cíclica e o funcionamento fiável dos módulos de tiristores de baixa frequência MT3-115-36-F quando comutam correntes elevadas são conseguidos devido às suas características de conceção e parâmetros estáveis de isolamento galvânico. Os módulos de tirístores MT3-115-36-F têm um design de fixação que permite uma montagem fácil e um bom contacto com o refrigerador para dissipação de calor. Vários módulos podem ser montados num refrigerador sem isolamento adicional, o que reduz significativamente as dimensões gerais do conjunto. Entre o módulo e o dissipador de calor (dissipador de calor), recomenda-se a utilização de um substrato termicamente condutor lubrificado com pasta térmica. Os módulos de duas posições têm esquemas de ligação (esquemas de circuitos eléctricos) diferentes: MT3 - meia ponte; MT4 - circuito catódico comum; MT5 - circuito anódico comum.
