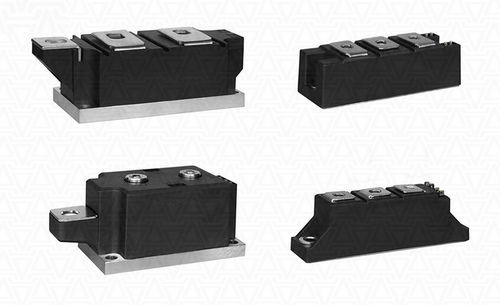

Módulo tiristor MTC26-18

Os módulos de tirístores MTC26-18-215F3 caracterizam-se por uma elevada capacidade de ciclo elétrico e térmico, o que significa uma elevada fiabilidade e uma longa vida útil em modos de funcionamento intensivo. Os módulos de tirístores estão alojados numa caixa normalizada da indústria, o que facilita a integração do dispositivo no equipamento existente. Os módulos de duas posições têm circuitos de comutação diferentes (diagramas de circuitos eléctricos): МТC - meia ponte; МТK - esquema com cátodo comum; МТA - esquema com ânodo comum. Série (classificações) de módulos de tiristores: MTC26-6 (26A 600V), MTC26-7 (26A 700V), MTC26-8 (26A 800V), MTC26-9 (26A 900V), MTC26-10 (26A 1000V), MTC26-12 (26A 1200V), MTC26-14 (26A 1400V), MTC26-16 (26A 1600V), MTC26-18 (26A 1800V). Os terminais principais (alimentação) encontram-se na parte superior da caixa e estão marcados como 1, 2, 3 (ânodo-cátodo comum, cátodo, ânodo). Os terminais de controlo estão marcados como K1, G1, K2, G2. Os módulos de tiristor duplo da série MTC são utilizados em vários equipamentos de energia - unidades de potência e controlo, reguladores de potência, reguladores CA, controlo de motores CC, arrancadores suaves de motores CA, conversores, controladores de altos-fornos ou processos químicos, equipamento de soldadura e como rectificadores para conversores CA. Os nossos módulos são propostos em várias topologias de dispositivos duplos e simples para quase todas as aplicações de controlo de fase ou de rectificadores.
