Módulo tiristor MTA26-18

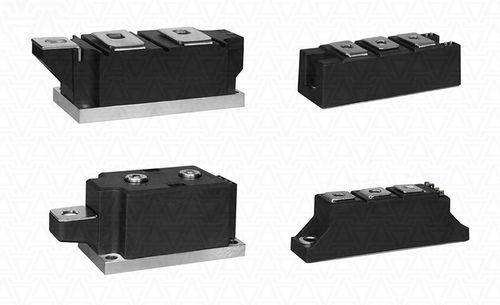

Os módulos de tirístores MTA26-18-215F3 caracterizam-se por uma elevada capacidade de ciclo elétrico e térmico, o que significa uma elevada fiabilidade e uma longa vida útil em modos de funcionamento intensivo. Os módulos de tirístores estão alojados numa caixa normalizada da indústria, o que facilita a integração do dispositivo no equipamento existente. Os módulos de duas posições têm circuitos de comutação diferentes (diagramas de circuitos eléctricos): МТC - meia ponte; МТK - esquema com cátodo comum; МТA - esquema com ânodo comum. Série (classificações) de módulos de tiristores: MTA26-6 (26A 600V), MTA26-7 (26A 700V), MTA26-8 (26A 800V), MTA26-9 (26A 900V), MTA26-10 (26A 1000V), MTA26-12 (26A 1200V), MTA26-14 (26A 1400V), MTA26-16 (26A 1600V), MTA26-18 (26A 1800V). Os terminais principais (de alimentação) encontram-se na parte superior da caixa e estão marcados como 1, 2, 3 (ânodo comum-ânodo, cátodo, cátodo). Os terminais de controlo estão marcados como K1, G1, K2, G2. Os módulos de tiristores duplos da série MTA são utilizados em vários equipamentos de energia - unidades de potência e controlo, reguladores de potência, reguladores CA, controlo de motores CC, arrancadores suaves de motores CA, conversores, controladores de altos-fornos ou processos químicos, equipamento de soldadura e como rectificadores para conversores CA.
